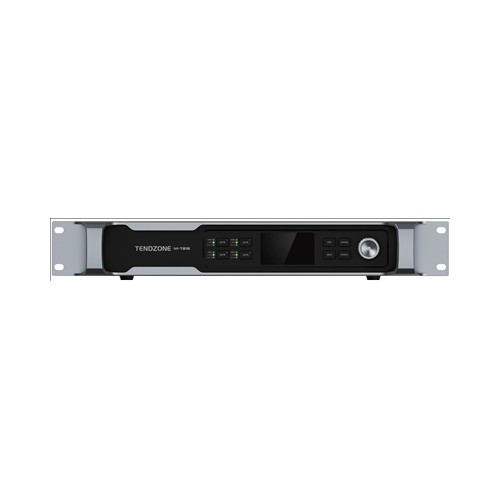

Resumen de RUBY T24
M-7216 es una plataforma de procesamiento de audio AI de arquitectura abierta de nueva generación que integra audio analógico, audio de red Dante, audio de red VaiLink y audio digital UAC. Proporciona funcionalidades como conexión, mezcla, enrutamiento, procesamiento general y de IA, y salida para varios tipos de señales. Esta plataforma de procesamiento se centra en la capacidad de acceso de audio de red digital, lo que la convierte en la solución definitiva para aplicaciones en salas de conferencias, salas multifuncionales y sistemas de audio de red distribuida en centros de mando, universidades, estadios, etc.
Características del producto
Acceso de audio a la red digital: Admite aplicaciones de audio en red distribuida, mejorando la integración del sistema de audio en diferentes plataformas.
Procesamiento de audio mediante IA :Algoritmos de IA de alta fidelidad,AI-Deserverberación, AI-Cancelación de ruido, AI-AGC
Arquitectura abierta Plataforma de diseño de audio:
Usando herramientas integradas de Audio Designer, operación de arrastrar y soltar del módulo de software, topología de procesamiento de audio personalizada y lógica de control. Cree y visualice flujos de trabajo de procesamiento de señales.
Diseñado para ingenieros con una interfaz totalmente operativa.
Elementos, estilos y métodos de interacción personalizables.
Soporte para definir la página de inicio de la interfaz, salto de página, crear múltiples controles, cambiar la ubicación y el tamaño del control. una sola interfaz puede soportar múltiples páginas
Controles dinámicos: Admite la modificación dinámica de las propiedades de control durante la operación.
Canales de audio completos:8 entradas balanceadas de micrófono/línea, 8 salidas de línea analógica, 2x2 canales de audio UAC y módulos robustos de procesamiento de audio y procesamiento lógico integrados.
Canales de audio de red avanzados:Con 128 (64x64) canales de audio de red Dante redundantes y 16 (8x8) canales de audio de red VaiLink, garantiza una transmisión de audio de alta calidad.
Protocolo de control abierto: Se puede controlar y gestionar a través de la red, puerto serie RS232.
Redes PoE+: Empotrar 4 interfaces de red PoE+ para alimentar y administrar 4 dispositivos AoIP (Audio sobre IP) directamente.
Micrófono de matriz de techo A1D: Herramientas de simulación y diseño de micrófonos de techo con matriz A1D integradas
Preajustes: Almacene hasta 1000 ajustes preestablecidos para recuperarlos y configurarlos rápidamente para garantizar un funcionamiento eficiente.
Proceso de dar un título
Después de Cristo
Después de Cristo
ISO
ISO
Panel trasero
Etiqueta: arquitectura abierta ai dsp, fabricantes, proveedores, fábrica de arquitectura abierta ai dsp de China
PRESUPUESTO
|
Rendimiento general |
||
|
Núcleo de procesamiento |
ADSP-21593/DSP de doble núcleo+ARM/ 64-bit 1,8G 6-Procesador central/Aceleración de red neuronal AI NPU integrada/Potencia informática de hasta 2,8T |
|
|
Números preestablecidos |
1000 |
|
|
Tasa de muestreo |
48 kHz, 24 bits |
|
|
Respuesta de frecuencia (A/D/A) |
20Hz-20kHz (±0,2 dB) |
|
|
Rango dinámico (A/D/A) |
>110dB, ponderación A (20 Hz-20kHz@0dB de ganancia) |
|
|
Ruido de entrada equivalente |
Menor o igual a -125dBu |
|
|
THD |
Menor o igual a 0.005%@1kHz |
|
|
Aislamiento de canales |
Menos o igual a -105dB@+20dBu,1kHz |
|
|
Latencia (A/D/A) |
5,8 mS, entradas enrutadas a salidas |
|
|
Diafonía |
Menos o igual a -105dB@+20dBu,1kHz |
|
|
Relación S/N |
>110dB |
|
|
Entrada de audio/Producción |
||
|
Conector |
Bloques de terminales de 3,81 mm |
|
|
Número de canales analógicos |
8 entradas balanceadas de micrófono/línea, 8 salidas de línea analógicas |
|
|
Número de canales Dante |
64 x 64 |
|
|
poder fantasma |
CC 48 ± 6 V, 10 mA |
|
|
Impedancia de entrada |
equilibrio de 2KΩ |
|
|
Impedancia de salida |
equilibrio de 200Ω |
|
|
Nivel máximo de entrada |
20dBu |
|
|
Nivel máximo de salida |
20dBu |
|
|
Ganancia de entrada máxima |
40dB |
|
|
Ganancia máxima de salida |
N / A |
|
|
Panel frontal |
||
|
Luz indicadora |
Encendido/EJECUTAR/ENLACE |
|
|
Pantalla de visualización |
Pantalla LCD en color de 1,8" Muestra el nombre del dispositivo, la dirección IP, el nivel de entrada/salida y el estado de silencio, la escena actual y la versión del software. |
|
|
Botón Seleccionar |
Un botón de pulsar para girar |
|
|
Panel trasero |
||
|
UAC (audio bidireccional USB) |
Tarjeta de sonido 2x2, frecuencia de muestreo 48 kHz, 16 bits, tipo de interfaz USB-B, protocolo de transmisión de datos USB2.0; |
|
|
USB |
El tipo de interfaz es USB-A y el protocolo de transferencia de datos es USB2.0. Admite grabación y reproducción, puede reproducir archivos de audio en formato MP3/WAV, admite disco U en formato FAT32, formato de archivo de grabación WAV |
|
|
Dante PRIMARIA Y SECUNDARIA |
/ |
2X1000MRJ-45; 16x16; Admite redundancia, modo de conmutación; |
|
RS232 |
Terminal Fénix de 4 pines 3,81 |
|
|
GPIO |
8 canales, entrada y salida personalizadas, terminal Phoenix 3,81 de 12 pines |
|
|
LAN (puerto de red TCP/IP) |
2 puertos Ethernet 10/100/1000 MB RJ45 4 POE+ |
|
|
Parámetros eléctricos y físicos |
||
|
Fuente de alimentación |
CA100-240V±10%, 50/60 Hz |
|
|
Consumo de energía |
200W |
|
|
Temperatura de funcionamiento |
0 grado -45 grado |
|
|
Humedad relativa |
30%-70％R.H. |
|
|
Dimensiones |
1,5U, 483*340*66mm |
|
|
Tamaño del paquete |
570 mm x 410 mm x 135 mm |
|
