Descripción general del producto

Este dispositivo de conmutación profesional de alto rendimiento gestiona eficazmente señales de audio y vídeo, lo que lo hace ideal para una variedad de aplicaciones que incluyen proyectos de radiodifusión y televisión, salas de conferencias multimedia, pantallas grandes, enseñanza por televisión y centros de comando/control.

Admite varios formatos de señal, incluidos CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT y óptico, lo que garantiza una conmutación y transmisión perfecta entre diferentes tipos de entrada/salida.

Características

32-entrada y 32-interfaz de tarjeta de conmutación de señal de audio y vídeo de salida;
Tecnología de conmutación de bus, cada señal no solo se puede transmitir punto a punto, sino también a través de un canal de bus, lo que garantiza la visualización en tiempo real de todas las imágenes de la señal;
La tecnología de duplicación de frecuencia y línea puede mejorar la visualización de señales de imagen duplicando la línea y la frecuencia;
Conmutación cruzada fluida, sin pantalla negra, pantalla atascada, fluctuaciones, desgarros, etc. durante el proceso de conmutación;
Hay varios tipos de señales disponibles: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, óptica;
La resolución es ajustable y admite hasta 4096 x 2160P@60Hz;
Admite canales de salida para cerrar o abrir individualmente o en su totalidad;
La tarjeta de entrada integrada admite la función de visualización de pantalla de superposición de caracteres personalizados OSD, que puede superponer y mostrar contenido chino personalizado en cualquier canal de entrada en la parte superior izquierda, inferior izquierda, superior derecha, inferior derecha, etc., y se puede configurar el color de los caracteres. ;
Admite puerto serie RS232, red TCP/IP, control del panel frontal, protocolo de control abierto;
Admite control de interfaz de usuario GUI y diseño humanizado;
modificar y personalizar la información EDID;
Admite la función de consulta de estado del canal de entrada y salida del dispositivo actual;
Admite guardar y llamar a múltiples escenas;
El puerto de señal admite conexión en caliente.

Etiqueta: Matriz de video modular híbrida 32x32, fabricantes, proveedores, fábrica de matriz de video modular híbrida 32x32 de China

Anfitrión
describir	Admite hasta 32 interfaces de tarjeta de conmutación de señal de audio y video de entrada y 32 salidas, admite intercambio en caliente
control
Puerto de control serie	Conector hembra DB9 RS232
Configuración de pines	Pin 2 TX, Pin 3 RX, Pin 5 GND
Estructura del chasis del panel	Señal enchufable, se pueden insertar 8 ranuras para tarjetas de entrada con 8 tarjetas de entrada de señal, se pueden insertar 8 ranuras para tarjetas de salida con 8 tarjetas de salida de señal
Controles del panel frontal	Botón
convencional
Temperatura de funcionamiento	-0-+50 grado
Humedad relativa	10%-90%
fuente de alimentación	CA 100-240V, 50/60 Hz, consumo de energía sin carga del host 60 W, sin incluir la placa
Tamaño del chasis (mm)
VMC{{0}}: 436,6 largo x 320,0 ancho x 221,5 alto

Tarjeta de señal de entrada VMC-4I-HD-4K

Señal de entrada	4-canal de señal HDMI, 4-canal de señal de audio analógico	Consumo de energía	12.5W
Conectores de entrada	Tipo A: bloque de terminales enchufable de 19-pin hembra, 3-pin	Profundidad de color	8 bits
Tipo de señal	HDMI, DVI-D, identificación automática de señales de entrada	ancho de banda	10,2 Gbps
temperatura	0 grado - +50 grado	humedad	10% - 90%
Resolución	Resolución máxima de entrada 4096 x 2160P@60Hz, entrada adaptable
Formato de audio	El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD, el audio externo admite el formato PCM
estándar	Compatible con HDMI1.4, HDCP2.2
Gestión EDID	Admite la función de aprendizaje EDID
Otras características	Admite configuraciones de croma, brillo, contraste, temperatura de color y valor de nitidez, admite función de superposición de caracteres, conexión en caliente

Tarjeta de señal de entrada-VMC-4I-OF

Señal de entrada	4-canal de señal de fibra óptica, reconocimiento automático de señal de entrada	Consumo de energía	24W
Conectores de entrada	Módulo de fibra óptica	Tipos de datos	DVI/HDMI
Tarifa máxima	10,2 Gbps	Humedad relativa	10%-90%
temperatura	0 grado -+50 grado	Profundidad de color	8 bits, 10 bits, 12 bits, 16 bits
Módulo de fibra óptica
Especificaciones de la interfaz	interfaz LC
Señal de fibra óptica	9 resoluciones ajustables, la resolución de entrada más alta es 4096x2160@30Hz
Distancia de transmisión	Debe usarse con transmisor/receptor de fibra óptica, la distancia máxima de transmisión de fibra monomodo de 4096x2160@30Hz es de 2 KM, el multimodo es de 300 M
Velocidad de datos máxima	10,2 Gbit/s
otro
Función	Admite función de superposición de caracteres e intercambio en caliente

Tarjeta de señal de entrada-VMC-4I-HBT

Entrada de vídeo
Señal de entrada	4-señal HDBT de canal, identificación automática de señal de entrada	Nivel de entrada	TMDS 2,9 V-3.3V
Conectores de entrada	RJ45, con indicador luminoso bicolor amarillo-verde	Impedancia de entrada	Línea diferencial 100Ω
Consumo de energía	21W
Entrada de audio
Señal de entrada	4-canal de señal estéreo	Conectores de entrada	Conector de audio de 3,5 mm
Impedancia de entrada	75Ω	Respuesta de frecuencia	20Hz-20KHz
control
Señal de control	4-vía señal de control RS232	Puerto de control	3-bloque de terminales enchufable con clavijas
protocolo	Admite protocolo RS232, admite IR, transmisión transparente bidireccional RS232
convencional
Ganar	0dB	ancho de banda	10,2 Gbps
Resolución	Admite hasta 1920×1080@60Hz	Diafonía	<-50dB@5MHz
Distancia de transmisión	1080p Menor o igual a 70m	Tasa de conmutación	200 ns (máximo)
Temperatura de funcionamiento	-10 grado -+40 grado	Humedad relativa	10%-90%
Formato de audio	El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD, el audio externo admite el formato PCM
Estándar HDMI	Compatible con HDMI1.4a.
EDID, HDCP	Admite gestión manual EDID, compatible con HDCP1.4
Otras características	Admite configuraciones de cromaticidad, brillo, contraste, temperatura de color y valor de nitidez, función de superposición de caracteres, conexión en caliente y función de fuente de alimentación externa PoH

Tarjeta de señal de entrada-VMC-2I-HBT-4K

Entrada de vídeo
Señal de entrada	2 -señal HDBT de canal, reconocimiento automático de señal de entrada	Nivel de entrada	TMDS 2,9 V-3.3V
Conectores de entrada	RJ45, con indicador luminoso bicolor amarillo-verde	Impedancia de entrada	Línea diferencial 100Ω
Consumo de energía	21W
Entrada de audio
Señal de entrada	señal estéreo de 2- vías	Conectores de entrada	Conector de audio de 3,5 mm
Impedancia de entrada	75Ω	Respuesta de frecuencia	20Hz-20KHz
control
Señal de control	2- señal de control RS232	Puerto de control	3-bloque de terminales enchufable con clavijas
protocolo	Admite protocolo RS232, admite IR, transmisión transparente bidireccional RS232
convencional
Ganar	0dB	ancho de banda	10,2 Gbps
Resolución	Soporta hasta 4096 x 2160P@30Hz	Diafonía	<-50dB@5MHz
Distancia de transmisión	1080p Menor o igual a 70m	Tasa de conmutación	200 ns (máximo)
Temperatura de funcionamiento	-10 grado -+40 grado	Humedad relativa	10%-90%
Formato de audio	El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD, el audio externo admite el formato PCM
Estándar HDMI	Compatible con el estándar HDMI1.4
EDID, HDCP	Admite gestión manual EDID, admite HDCP2.2 y es compatible con versiones anteriores
Otras características	Admite configuraciones de cromaticidad, brillo, contraste, temperatura de color y valor de nitidez, función de superposición de caracteres, conexión en caliente y función de fuente de alimentación externa PoH

Tarjeta de señal de entrada-VMC-4I-DV

Señal de entrada	4-vía señal DVI	Nivel de entrada	TMDS 2,9 V-3.3V
Conectores de entrada	Puerto hembra DB24+5	Impedancia de entrada	75Ω
Consumo de energía	10W
convencional
Ganar	0dB	ancho de banda	Velocidad de datos máxima 4,95 Gbit/s
señal de vídeo	DVI, HDMI, VGA, C-VIDEO, YPbPr, identificación automática de señales de entrada	Retardo de tiempo máximo	5nS(±1nS)
Tipos de datos	8 bits	Diafonía	<-50dB@5MHz
Tasa de conmutación	Diafonía de 200 ns (máx.)	Resolución	Admite hasta 1920 × 1200 a 60 Hz
Formato de audio	El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD, el audio externo admite el formato PCM
Frecuencia de muestreo de audio	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Gestión de EDID y DDC	Admite identificación de pantalla extendida (EDID) y canal de datos de pantalla (DDC), utilizando los estándares DVI y HDMI
Gestión HDCP	Admite protección de contenido digital de alto ancho de banda (HDCP) y utiliza los estándares DVI y HDMI1.3
Otras características	Admite configuraciones de cromaticidad, brillo, contraste, temperatura de color y valor de nitidez, función de superposición de caracteres, conexión en caliente

Tarjeta de señal de entrada-VMC-4I-HD

Señal de entrada	4-canal de señal HDMI (compatible con DVI), 4-canal de señal de audio analógico	Consumo de energía	10W
Conectores de entrada	Tipo A: bloque de terminales enchufable de 19-pin hembra, 3-pin	Profundidad de color	8 y 10 y 12 bits
Tipo de señal	HDMI, DVI-D, identificación automática de señales de entrada	ancho de banda	6,75 Gbps
temperatura	0 grado - +50 grado	humedad	10% - 90%
estándar	Compatible con HDMI1.3, compatible con el estándar HDCP	Resolución	Admite hasta 1920×1080@60Hz
Formato de audio	El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD, el audio externo admite el formato PCM
Gestión de EDID y DDC	Admite identificación de pantalla extendida (EDID) y canal de datos de pantalla (DDC), utilizando los estándares DVI y HDMI
Otras características	Admite configuraciones de cromaticidad, brillo, contraste, temperatura de color y valor de nitidez, función de superposición de caracteres, conexión en caliente

Tarjeta de señal de entrada-VMC-4I-VG

Entrada de vídeo
Señal de entrada	4-vía señal VGA		Entrada de acoplamiento	Sólo acoplamiento de CA
Conectores de entrada	15-pin puerto hembra tipo D		Nivel de entrada	{{0}}.5-2.0Vp-p
Impedancia de entrada	75Ω
Entrada de audio
Señal de entrada		4 canales de señales de audio analógicas		Impedancia de entrada de audio	>10KΩ
Conectores de entrada		3-bloque de terminales enchufable con clavijas		Impedancia de entrada	75Ω
Respuesta de frecuencia		20Hz-20KHz
convencional
Ganar	0dB		Ancho de banda	YPbPr: 170MHz; C-VIDEO: 150MHz; VGA: 170MHz
Tasa de conmutación	200 ns (máx.)		Diafonía	<-50dB@5MHz
señal de vídeo	VGA (RGBHV), YPbPr, C-VIDEO, identificación automática de señales de entrada
Espacio croma	Admite ajuste del espacio de color: YCBCR\RGB			Resolución	Admite hasta 1920×1200 @ 60Hz
Consumo de energía	12W
Otras características	Admite configuraciones de cromaticidad, brillo, contraste, temperatura de color y valores de nitidez; función de superposición de caracteres; conexión en caliente; Corrección automática de entrada de señal VGA; restauración de puerto único a la configuración de fábrica

Tarjeta de señal de entrada-VMC-4I-AV

Señal de entrada		4-canal de señal CVBS, 4-canal de señal de audio analógico		Formatos de audio compatibles		estéreo
Conectores de entrada		Conector BNC, bloque de terminales enchufable de 3-pin		Estándar		Admite formatos PAL y NTSC
Consumo de energía		11W		Resolución		7 niveles ajustables, hasta 1920×1080@60Hz
convencional
Piso de ruido de audio		-80dB		Máxima distorsión de audio		2.0V
Temperatura de funcionamiento		0 grado - +50 grado		Humedad relativa		10% - 90%
ancho de banda		6,75 Gbps		Función de escalado de línea automático		apoyo
Otras características		Admite configuraciones de croma, brillo, contraste, temperatura de color y valores de nitidez; función de superposición de caracteres; enchufe caliente
	Tarjeta de señal de entrada-VMC-4I-SD

	Señal de entrada		4-señal SDI de canal (cada uno con una salida de bucle SDI)		Nivel de entrada		TMDS 2,9 V-3.3V
	Conectores de entrada		Conectores BNC		Impedancia de entrada		75Ω
	señal de vídeo		SDI, HD-SDI, 3G-SDI, identificación automática de señales de entrada		Consumo de energía		14W
	convencional
	Profundidad de color		8 y 10 y 12 bits		Distancia de trabajo		1080p Menos o igual a 100 m (use cable de alta calidad)
	ancho de banda		6,75 Gbps		Resolución máxima		1080p@60Hz
	Temperatura de funcionamiento		0 grado - +50 grado		Humedad relativa		10% - 90%
	Función de duplicación de línea		apoyo		Resolución		Admite hasta 1920×1080@60Hz;
	Otras características		Admite configuraciones de croma, brillo, contraste, temperatura de color y valores de nitidez; función de superposición de caracteres; enchufe caliente

Tarjeta de señal de entrada-VMC-4I-HV

Señal de entrada	2-vía señal HDMI (compatible con DVI); 2-vía señal VGA; 4-canal de señal de audio estéreo		Consumo de energía	12W
Conectores de entrada	Conector hembra tipo A 19-pin; 15-conector hembra tipo D de clavijas; 3-bloque de terminales enchufable de clavijas
Resolución	Admite hasta 1920×1080@60Hz
convencional
Puerto HDMI:
Profundidad de color	8 y 10 y 12 bits		Tipo de señal	HDMI, DVI-D, identificación automática de señales de entrada
ancho de banda	6,75 Gbps		temperatura	0 grado - +50 grado
humedad	10% - 90%
Formato de audio	El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD, el audio externo admite el formato PCM
estándar	Compatible con HDMI1.3, compatible con el estándar HDCP
Gestión de EDID y DDC	Admite identificación de pantalla extendida (EDID) y canal de datos de pantalla (DDC)
Puerto VGA:
Entrada de acoplamiento	Sólo acoplamiento de CA	Nivel de entrada			{{0}}.5-2.0Vp-p
Impedancia de entrada	75Ω	Respuesta de frecuencia			20Hz-20KHz
Ganar	0dB	Diafonía			<-50dB@5MHz
Tasa de conmutación	200 ns (máx.)	Espacio croma			Ajuste de soporte de YCBCR\RGB
señal de vídeo	VGA (RGBHV), YPbPr, C-VIDEO, identificación automática de señales de entrada
Otras características	Admite la corrección automática de la entrada de señal VGA y el restablecimiento de fábrica de un solo puerto
Función	Admite conexión y desconexión en caliente, admite configuraciones de croma, brillo, contraste, temperatura de color y valor de nitidez, admite función de superposición de caracteres

Tarjeta de señal de salida-VMC-4O-HD-4K

Señal de salida	4-canal de señal HDMI, 4-canal de señal de audio analógico	Consumo de energía	12.5 W
Conectores de salida	Tipo A: bloque de terminales enchufable de 19-pin hembra, 3-pin	Profundidad de color	8 bits
convencional
Tipo de señal	HDMI, DVI-D	ancho de banda	10,2 Gbps
temperatura	0 grado - +50 grado	humedad	10% - 90%
Resolución	8 niveles ajustables, hasta 4096 x 2160@60Hz
Formato de audio	El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD, el audio externo admite el formato PCM
estándar	Compatible con HDMI1.4, HDCP2.2
Gestión de EDID y DDC	Admite la función de aprendizaje EDID y la comunicación DDC
Otras características	Admite configuración de formato de salida, transmisión de señal de audio independiente y conexión en caliente mediante comandos

Tarjeta de señal de salida-VMC-4O-OF

Señal de salida	4-vía señal de fibra óptica	Consumo de energía	32W
Conectores de salida	Módulo de fibra óptica	Tarifa máxima	10,2 Gbps
Tipos de datos	DVI/HDMI	temperatura	0 grado -+50 grado
Humedad relativa	10%-90%	Profundidad de color	8 bits, 10 bits, 12 bits, 16 bits
Resolución	Admite 36 resoluciones ajustables, con la resolución de salida más alta de 4K @ 30Hz
Módulo de fibra óptica
Especificaciones de la interfaz	interfaz LC
Señal de fibra óptica	La distancia máxima de transmisión de la fibra óptica monomodo es de 2 km y la de multimodo es de 300 m.
Distancia de transmisión	Distancia de transmisión 4K30: la fibra óptica monomodo tiene una distancia de transmisión máxima de 2 km y la fibra multimodo es de 300 m.
Otras características
Admite la configuración del formato de salida a través de instrucciones, admite conexión y desconexión en caliente

Tarjeta de señal de salida-VMC-4O-HBT

Salida de vídeo
Señal de salida	4-canal de señal HDBT	Nivel de salida	TMDS 2,9 V-3.3V
Conectores de salida	RJ45, con indicador luminoso bicolor amarillo-verde	Impedancia de salida	Línea diferencial 100Ω
Consumo de energía	21W
Salida de audio
Señal de salida	4-canal de señal estéreo	Conectores de salida	Conector de audio de 3,5 mm
Impedancia de salida	75Ω	Respuesta de frecuencia	20Hz-20KHz
control
Señal de control	4-vía señal de control RS232	Puerto de control	3-bloque de terminales enchufable con clavijas
protocolo	Admite protocolo RS232
convencional
Ganar	0dB	ancho de banda	10,2 Gbps
Resolución	Admite hasta 1080p sin interrupciones	Diafonía	<-50dB@5MHz
Distancia de transmisión	1080p Menor o igual a 70m	Tasa de conmutación	200 ns (máximo)
Temperatura de funcionamiento	-10 grado -+40 grado	Humedad relativa	10%-90%
Formato de audio	El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD, el audio externo admite el formato PCM
Estándar HDMI	Compatible con HDMI1.4, compatible con HDCP 2.2
Gestión de EDID y DDC	Admite gestión manual EDID y función de comunicación DDC
Resolución	Admite 36 resoluciones ajustables, con la resolución de salida más alta de 1920×1080@60Hz
Distancia de transmisión	Distancia de transmisión 1920×1080P60Hz hasta 70 metros
Otras características	Admite la configuración del formato de salida, conexión en caliente y funciones de fuente de alimentación externa PoH a través de comandos

Tarjeta de señal de salida-VMC-2O-HBT-4K

Salida de vídeo
Señal de salida	2- vía señal HDBT	Nivel de salida	TMDS 2,9 V-3.3V
Conectores de salida	RJ45, con indicador luminoso bicolor amarillo-verde	Impedancia de salida	Línea diferencial 100Ω
Consumo de energía	21W
Salida de audio
Señal de salida	señal estéreo de 2- vías	Conectores de salida	Conector de audio de 3,5 mm
Impedancia de salida	75Ω	Respuesta de frecuencia	20Hz-20KHz
control
Señal de control	4-vía señal de control RS232	Puerto de control	3-bloque de terminales enchufable con clavijas
protocolo	Admite protocolo RS232
convencional
Ganar	0dB	ancho de banda	10,2 Gbps
Resolución	Admite hasta 4096 x 2 160@ 30 Hz	Diafonía	<-50dB@5MHz
Distancia de transmisión	1080p Menor o igual a 70 m, 4K Menor o igual a 40 M	Tasa de conmutación	200 ns (máximo)
Temperatura de funcionamiento	-10 grado -+40 grado	Humedad relativa	10%-90%
Formato de audio	El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD, el audio externo admite el formato PCM
Estándar HDMI	Compatible con HDMI1.4, compatible con HDCP 2.2
Gestión de EDID y DDC	Admite gestión manual EDID y función de comunicación DDC
Resolución	Admite 36 resoluciones ajustables, con la resolución de salida más alta de 4096 x 2 160@ 30 Hz
Distancia de transmisión	Soporta 4K hasta 40M de distancia, 1080P hasta 70M
Otras características	Admite la configuración del formato de salida, conexión en caliente y funciones de fuente de alimentación externa PoH a través de comandos

Tarjeta de señal de salida-VMC-4O-DV

Señal de salida	4-vía señal DVI	Nivel de salida	TMDS 2,9 V-3.3V
Conectores de salida	Puerto hembra DB24+5	Impedancia de salida	75Ω
Consumo de energía	6W

convencional
Ganar	0dB	ancho de banda	4,95 Gbit/s
señal de vídeo	DVI, HDMI, VGA, C-VIDEO, YPbPr	Retardo de tiempo máximo	5nS(±1nS)
Tipos de datos	8 bits	Diafonía	<-50dB@5MHz
Resolución	36 niveles ajustables, hasta 1920×1200@60Hz	Tasa de conmutación	Diafonía de 200 ns (máx.)
Formato de audio	El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD, el audio externo admite el formato PCM
Frecuencia de muestreo de audio	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Gestión de EDID y DDC	Admite identificación de pantalla extendida (EDID) y canal de datos de pantalla (DDC), utilizando los estándares DVI y HDMI
Gestión HDCP	Admite protección de contenido digital de alto ancho de banda (HDCP) y utiliza los estándares DVI y HDMI1.3
Otras características	Admite la configuración del formato de salida y la conexión en caliente mediante comandos

Tarjeta de señal de salida-VMC-4O-HD

Señal de salida	4-canal de señal HDMI (compatible con DVI), 4-canal de señal de audio analógico	Consumo de energía	8W
Conectores de salida	Tipo A: bloque de terminales enchufable de 19-pin hembra, 3-pin	Profundidad de color	8 bits
Tipo de señal	HDMI, DVI-D	ancho de banda	6,75 Gbps
temperatura	0 grado - +50 grado	humedad	10% - 90%
Resolución	36 resoluciones ajustables, hasta 1920×1200@60Hz
Formato de audio	El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD, el audio externo admite el formato PCM
estándar	Compatible con HDMI1.3, compatible con HDCP
Gestión de EDID y DDC	Admite la función de aprendizaje EDID y muestra el canal de datos (DDC)
Otras características	Admite la configuración del formato de salida a través de instrucciones, admite conexión en caliente

Tarjeta de señal de salida-VMC-4O-VG

Salida de vídeo
Señal de salida	4-vía señal VGA	Tipo de interruptor	Espaciado vertical
Conectores de salida	15-pin puerto hembra tipo D	Nivel de salida	{{0}}.5-2.0Vp-p
Impedancia de salida	75Ω	Resolución	36 resoluciones ajustables, hasta 1920×1200@60Hz
Tipo de señal	Admite formatos de señal VGA, YPBPR, C-VIDEO
Salida de audio
Señal de salida	4 canales de señales de audio analógicas	Impedancia de salida	75Ω
Conectores de salida	3-bloque de terminales enchufable con clavijas	Respuesta de frecuencia	20Hz-20KHz
convencional
Ganar	0dB	Tasa de conmutación	200 ns (máx.)
Diafonía	<-50dB@5MHz	Consumo de energía	6W
Otras características	Admite la configuración del formato de salida y la conexión en caliente mediante comandos

Tarjeta de señal de salida-VMC-4O-AV

Señal de salida	4-canal de señal CVBS, 4-canal de señal de audio analógico	Resolución	480I y 576I dos resoluciones son ajustables
Conectores de salida	Conector BNC, bloque de terminales enchufable de 3-pin	Formato de salida de audio	estéreo
Consumo de energía	9W	Distancia de transmisión	Menos o igual a 100 m (utilice cable de alta calidad)
convencional
Piso de ruido de audio	-80dB	Máxima distorsión de audio	2.0V
Temperatura de funcionamiento	0 grado - +50 grado	Humedad relativa	10% - 90%
ancho de banda	6,75 Gbps	Estándar	Admite formatos PAL y NTSC
Otras características	Admite la configuración del formato de salida y la conexión en caliente mediante comandos

Tarjeta de señal de salida-VMC-4O-SD

Señal de salida	4-señal SDI de canal (cada uno con una salida de bucle SDI)	Nivel de salida	TMDS 2,9 V-3.3V
Conectores de salida	Conectores BNC	Impedancia de salida	75Ω
señal de vídeo	SDI, HD-SDI, 3G-SDI	Consumo de energía	15W
Resolución	7 resoluciones ajustables, hasta 1920×1200@60Hz
convencional
Profundidad de color	8 y 10 y 12 bits	Distancia de trabajo	1080p Menos o igual a 100 m (use cable de alta calidad)
ancho de banda	6,75 Gbps	Resolución máxima	1080p@60Hz
Temperatura de funcionamiento	0 grado - +50 grado	Humedad relativa	10% - 90%
Otras características	Admite la configuración del formato de salida y la conexión en caliente mediante comandos

Tarjeta de señal de salida-VMC-4O-HV

Señal de salida	2-vía señal HDMI (compatible con DVI); 2-vía señal VGA; 4-canal de señal de audio estéreo	Consumo de energía	8W
Conectores de salida	Conector hembra tipo A 19-pin; 15-conector hembra tipo D de clavijas; 3-bloque de terminales enchufable de clavijas
Resolución	36 resoluciones ajustables, hasta 1920×1200@60Hz
convencional
Puerto HDMI:
Profundidad de color	8 bits	Tipo de señal	HDMI, DVI-D
ancho de banda	6,75 Gbps	temperatura	0 grado - +50 grado

humedad	10% - 90%
Formato de audio	El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD, el audio externo admite el formato PCM
estándar	Compatible con HDMI1.3, compatible con HDCP
Gestión de EDID y DDC	Admite la función de aprendizaje EDID y la función de comunicación DDC
Puerto VGA:
Nivel de salida	{{0}}.5-2.0Vp-p	Impedancia de salida	75Ω
Tipo de señal	VGA, YPBPR, C-VIDEO
Tipo de interruptor	Espaciado vertical	Respuesta de frecuencia	20Hz-20KHz
Ganar	0dB	Diafonía	<-50dB@5MHz
Tasa de conmutación	200 ns (máx.)
Ancho de banda	YPbPr: 170MHz; C-VIDEO: 150MHz; VGA: 170MHz
señal de vídeo	VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO
otro
Admite la configuración del formato de salida y la conexión en caliente mediante comandos

Tarjeta de vista previa de señal-VMC-4P-OB

interfaz	2 puertos RJ45	Capacidad de vista previa	Puede obtener una vista previa de 4 fuentes de video simultáneamente
Protocolos y estándares	Tecnología de codificación H.264, protocolo RTSP estándar	Consumo de energía	15W
Resolución	La resolución de cada canal de reproducción de video puede alcanzar 720p y la resolución de vista previa se puede cambiar mediante comandos.
control	Admite control de matriz, admite función de memoria de apagado

Tarjeta decodificadora de IP-VMC-4I-IP

interfaz	2 puertos RJ45	Capacidad de decodificación	Admite decodificación 41080P@60Hz, 81080P@30Hz, 16*720P@30Hz
Interfaz de audio	Entrada de audio 1/2/3/4: interfaz de audio externa reservada	Consumo de energía	1 3 W
Resolución	Admite acceso TCP rtsp/rtp/rtpo	otro	Con memoria apagada
control	Admite protocolo onvif2.6, admite identificación de dispositivo onvif, admite acceso a flujo de protocolo onvif, admite control PTZ de onvif

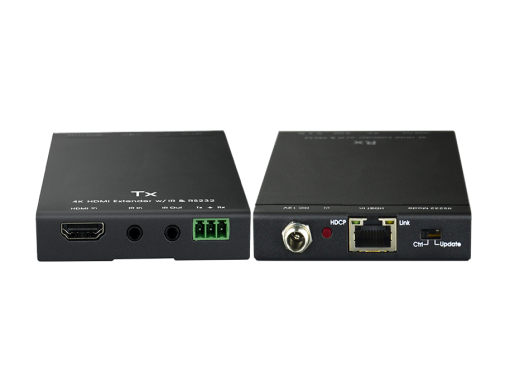

Señal HDMI Transmisor HDBaseT de 70 m-VHBT-HD-70T

Para usar con tarjeta de entrada HDBaseT y tarjeta de entrada 4K HDBaseT
ingresar	1-vía HDMI	Conectores de entrada	Conector hembra tipo A 19-pin
Producción	1 -forma HDBaset	Conectores de salida	Terminales RJ-45
Interfaz de control	1 canal IR IN, 1 canal IR OUT, 1 RS232 bidireccional	Funciones de control	Admite transmisión transparente bidireccional CEC, IR, RS232
estándar	Cumple con los estándares HDCP2.2 y HDMI1.4	Resolución	Admite hasta 3840×2160@30Hz
Temperatura de funcionamiento	0~50 grados	humedad	10% ~ 90%
Consumo máximo de energía	14W	Dimensiones (mm)	115L x 109W x 16.2H
Distancia de transmisión	Distancia de transmisión de 1920×1080P60Hz hasta 70 metros, distancia de transmisión de 3840×2160@30Hz hasta 40 metros
otro	Admite función PoC bidireccional y actualización de firmware RS232

Receptor HDBaseT de señal HDMI de 70 m-VHBT-HD-70R

Usar con tarjeta de salida HDBaseT, tarjeta de salida 4K HDBaseT
ingresar	1 -forma HDBaset	Conectores de entrada	Conector hembra tipo A 19-pin
Producción	1-vía HDMI	Conectores de salida	Terminales RJ-45
Interfaz de control	1 canal IR IN, 1 canal IR OUT, 1 RS232 bidireccional	Funciones de control	Admite transmisión transparente bidireccional CEC, IR, RS232
estándar	Cumple con los estándares HDCP2.2 y HDMI1.4	Resolución	Admite hasta 3840×2160@30Hz
Temperatura de funcionamiento	0~50 grados	humedad	10% ~ 90%
Consumo máximo de energía	14W	Dimensiones (mm)	115L x 109W x 16.2H
Distancia de transmisión	Distancia de transmisión de 1920×1080P60Hz hasta 70 metros, distancia de transmisión de 3840×2160@30Hz hasta 40 metros
otro	Admite función PoC bidireccional y actualización de firmware RS232

Matriz de vídeo modular híbrida 32x32

Descripción general del producto

Características

También podría gustarte

Envíeconsulta
