Descripción general
El controlador de video wall Tendzone VHM-0306D es una nueva generación de equipos de procesamiento de imágenes inteligentes lanzados recientemente por nuestra empresa. La arquitectura de diseño FPGA de hardware puro admite ventanas, superposición y visualización itinerante de señales multicanal Full HD; no solo puede mostrar imágenes dinámicas en múltiples pantallas, sino también mostrar múltiples imágenes dinámicas en una pantalla para lograr la función de empalme de múltiples ventanas; la imagen tiene latencia ultrabaja, sin discretización y sin pérdida de fotogramas, logrando una presentación perfecta de la imagen.
Está especialmente diseñado para ocasiones que requieren visualización de alta calidad de múltiples imágenes de video y es adecuado para diversas industrias como monitoreo de seguridad, comando militar, educación e investigación, agencias gubernamentales, publicación de información, medios publicitarios, exposiciones, venta de electrodomésticos, actuaciones y entretenimiento, etc.
Características
- Arquitectura FPGA de hardware completo, diseño modular, estructura de complemento híbrido, sin sistema operativo integrado y excelente rendimiento de procesamiento de imágenes;
- Admite conmutación cruzada fluida, sin pantalla negra, pantalla atascada, fluctuaciones, desgarros, etc. durante el proceso de conmutación;
- Admite empalme de pantalla grande LCD y LED;
- Admite entrada de formato de señal múltiple, entrada HDMI/DP 4K@60Hz, HDMI 4K@30Hz, DP 4K@30Hz, HDMI 2K@60Hz, DVI, VGA, CVBS, SDI;
- Admite salida en cualquier resolución. La tarjeta de salida 4K admite una resolución máxima de 4096x2160@30, un máximo de 4096 píxeles y un máximo de 3840 píxeles. La tarjeta de salida 2K admite una resolución máxima de 1920x1200@60, un máximo de 2560 píxeles y un máximo de 1920 píxeles.
- Modo de control: WEB, puerto serie RS232 y puerto LAN;
- Los comandos del puerto serie pueden realizar llamadas de escenas, guardar escenas, realizar ciclos de escenas, conmutación de señales, consultas y configuración de IP, etc.
- Admite la función de visualización de caracteres personalizados OSD de fuente de señal de entrada, puede configurar la fuente, el tamaño, el color, la transparencia, la posición, etc.
- Admite control WEB, admite computadoras, teléfonos móviles, tabletas y otros dispositivos de control del sistema, y es compatible con múltiples navegadores. A través de la interfaz de usuario WEB, se puede realizar la detección de conexión de la placa de señalización, conmutación de señal, llamada de escena, guardado de escena, sondeo de escena, gestión de actualización en línea, restablecimiento de fábrica, etc. (tarjeta de control avanzado);
- Admite vista previa de la señal de la fuente de entrada y visualización de eco de imagen en pantalla grande (tarjeta de control avanzada);
- Admite visualización de subtítulos con desplazamiento y visualización de mapas de fondo de ultra alta definición (tarjeta de control avanzada);
- Admite la detección en tiempo real de todas las señales de entrada, lo que facilita a los usuarios observar y detectar el estado de acceso de las señales de entrada;
- Admite la apertura, superposición, itinerancia, división, zoom, ampliación y corte de imágenes de ventanas arbitrarias;
- Admite visualización de imagen en imagen, visualización de superposición de imágenes, visualización de pantalla única en múltiples pantallas y funciones de empalme de pantalla grande;
- El orden de las capas y la configuración de propiedades de la ventana superpuesta se pueden realizar a través del software del ordenador principal;
- La pantalla de salida admite hasta 8 ventanas en una sola pantalla;
- Una única fuente de entrada admite ventanas arbitrarias;
- Las placas de entrada y salida admiten intercambio en caliente;
- Admite guardar escenas, llamar a escenas, previsualizar escenas y sondear escenas;
- Admite importación y exportación de configuraciones de empalme;
- Admite recortar y mostrar cualquier posición de la fuente de señal, y la misma señal puede admitir cuatro recortes;
- Admite modo de apertura de ventana preestablecido y llamadas flexibles;
- Admite la actualización en línea de toda la máquina, facilitando el mantenimiento y la revisión.
Etiqueta: Controlador de pared de video modular de 9 tarjetas, fabricantes, proveedores, fábrica de controlador de pared de video modular de 9 tarjetas de China
PRESUPUESTO
|
Rendimiento general |
|
|
Especificaciones del chasis |
3 U |
|
Ranura para tarjeta de entrada |
3 |
|
Ranura para tarjeta de salida |
6 |
|
Número máximo de canales de entrada |
12 |
|
Número máximo de canales de salida |
24 |
|
Resolución de entrada |
La resolución más alta admitida es 3840×2160@ 60Hz |
|
Resolución de salida |
Resolución máxima admitida 4096x2160@30 Hz |
|
Número de ventanas |
Una sola pantalla admite hasta 8 pantallas |
|
Aporte |
|
|
1 HDMI/1 DP (Elija uno) |
Compatible con HDMI 2.0, compatible con DP1.2, compatible con HDCP, resolución compatible con 4096*2160@60Hz y 3840*2160@60Hz |
|
2-canal DP |
Compatible con DP1.1, la resolución admite 4096*2160@30Hz y 3840X2160@30 , |
|
2-canal HDMI |
Admite HDMI 1.4, compatible con HDCP, la resolución admite 4096*2160@30Hz y 3840*2160@30Hz |
|
4-canal HDMI |
Compatible con HDMI 1.3, compatible con HDCP, resolución compatible con 1920 x 1200 a 60 Hz |
|
4-canal DVI |
DVI es compatible con HDMI, admite el estándar HDCP y admite una resolución de 1920 x 1200 a 60 Hz , |
|
4-canal VGA |
Estándar de señal VGA, la resolución admite 1920x1080P a 60 Hz , |
|
4-canal IDE |
Compatible con HD-SDI, 3G SDI, SD I, la resolución admite 1920x1080P @60Hz |
|
4-canal CVBS |
Formato de señal CVBS, resolución compatible con PAL: 720x576I, NTSC: 720x480I |
|

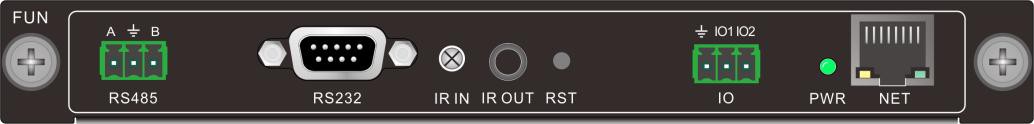

Tarjeta de control básica |
Admite control lógico local, control 232, como apertura de ventanas, itinerancia, etc. 2. Admite control central rápido RS232 3. Admite control de bucle RS232 |
|
Tarjeta de control avanzado |
Mapa base, subtítulos, eco (8 canales), vista previa, funciones WEB en uno, incluida la función de tarjeta de control de la versión base |
|
Producción |
|
|
DVI |
DVI es compatible con HDMI, con una resolución máxima de 1920x1200 @60Hz , soporte 1920×1200@60Hz |
|
hdmi |
Compatible con HDMI, DVI-D, compatible con HDMI 1.3, resolución de hasta 1920x1200 @60Hz , la resolución admite HDMI 1.3 , soporte 1920×1200@60Hz |
|
HDMI 4K |
El formato de señal de vídeo admite HDMI 1.4 y la resolución máxima admite 4096x2160@30Hz. |
|
Oallí |
|
|
Estructura del chasis |
2 ranuras para canales de entrada, 3 ranuras para canales de salida |
|
Tamaño del chasis (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Peso (kilogramos) |
5.8 |
|
Consumo de energía (W) |
2 5 |
|
fuente de alimentación |
Fuente de alimentación dual, 100 V ~ 240 V CA, 50/60 Hz |
|
Control |
|
|
control RS232 |
Interfaz de puerto serie DB9 |
|
Control TCP/IP |
Cumple con el protocolo TCP/IP |
|

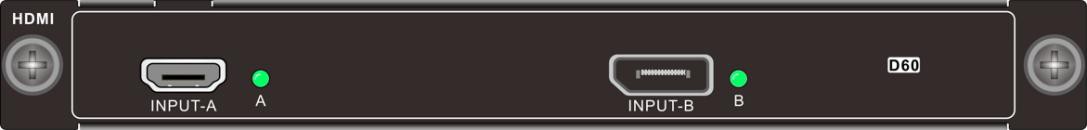

Tarjeta de entrada HDMI2.0 - VMH-1I-HD-4K |
|
|
|
Compatible con HDMI2.0, compatible con HDCP, compatible con DP1.2 |
|
Resolución máxima de entrada 3840x2160 @60Hz |
|
Una única señal de entrada admite ventanas arbitrarias |
|
Admite la función de superposición de caracteres de señal de entrada |
|
Con tecnología de gestión EDID integrada, admite control DDC |
|
Con función de ahorro de energía |
|
Tarjeta de entrada DP 4K dual-VMH-2I-DP-4K |
|
|
|
Compatible con DP1.1, compatible con HDCP |
|
Resolución máxima de entrada 3840x2160 @ 30Hz |
|
Una única señal de entrada admite ventanas arbitrarias |
|
Admite la función de superposición de caracteres de señal de entrada |
|
Con tecnología de gestión EDID integrada, admite control DDC |
|
Con función de ahorro de energía |
|
Tarjeta de entrada HDMI 4K dual: VMH-2I-HD-4K |
|
|
|
Admite formatos de señal HDMI, DVI-D, admite estándares HDMI, compatible con HDCP |
|
Resolución máxima de entrada 3840x2160 @ 30Hz |
|
Una única señal de entrada admite ventanas arbitrarias |
|
Admite la función de superposición de caracteres de señal de entrada |
|
Con tecnología de gestión EDID integrada, admite control DDC |
|
Con función de ahorro de energía |
|
Tarjeta de entrada HDMI de cuatro canales-VMH-4I-HD |
|
|
|
Admite formatos de señal HDMI, DVI-D, admite estándares HDMI, compatible con HDCP |
|
Resolución máxima de entrada 1920x1200 @60Hz |
|
Una única señal de entrada admite ventanas arbitrarias |
|
Admite la función de superposición de caracteres de señal de entrada |
|
Con tecnología de gestión EDID integrada, admite control DDC |
|
Con función de ahorro de energía |
|
Tarjeta de entrada cuádruple DVI-VMH-4I-DV |
|
|
|
Admite formatos de señal HDMI, DVI-D, admite HDMI1.3, compatible con HDCP |
|
Resolución máxima de entrada 1920x1200 @60Hz |
|
Una única señal de entrada admite ventanas arbitrarias |
|
Admite la función de superposición de caracteres de señal de entrada |
|
Con tecnología de gestión EDID integrada, admite control DDC |
|
Con función de ahorro de energía |
|

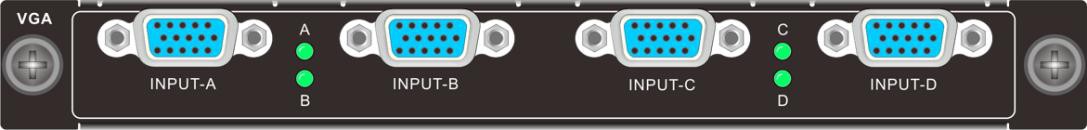

Tarjeta de entrada VGA cuádruple-VMH-4I-VG |
|
|
|
Admite formato de señal VGA |
|
Resolución máxima de entrada 1920x 1080 @60Hz |
|
Una única señal de entrada admite ventanas arbitrarias |
|
Admite la función de superposición de caracteres de señal de entrada |
|
Con tecnología de gestión EDID integrada, admite control DDC |
|
Con función de ahorro de energía |
|
Tarjeta de entrada SDI de cuatro canales-VMH-4I-SD |
|
|
|
Admite formato de señal SDI, distancia de transmisión de señal de entrada y salida de hasta 100 m |
|
Resolución máxima de entrada 1920x 1080 @60Hz |
|
Una única señal de entrada admite ventanas arbitrarias |
|
Admite la función de superposición de caracteres de señal de entrada |
|
Con tecnología de gestión EDID integrada, admite control DDC |
|
Con función de ahorro de energía |
|

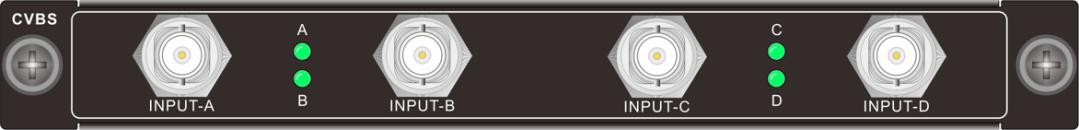

Tarjeta de entrada CVBS de cuatro canales-VMH-4I-AV |
|
|
|
Admite formato de señal CVBS, PAL adaptable y NTSC |
|
Resolución de soporte PAL: 720x576I, NTSC: 720x480I |
|
Una única señal de entrada admite ventanas arbitrarias |
|
Admite la función de superposición de caracteres de señal de entrada |
|
Con tecnología de gestión EDID integrada, admite control DDC |
|
Con función de ahorro de energía |
|
Tarjeta de entrada de audio DVI cuádruple-VMH-4I-DVA |
|
|
|
4-vía señal de entrada DVI (interfaz DVI con audio) |
|
Conector: puerto DVI-I hembra |
|
Consumo de energía de trabajo normal: 7,1 W |
|
Formato de señal de vídeo: compatible con HDMI, DVI-D |
|
Estándar: compatible con HDMI1.3, compatible con HDCP |
|
Resolución de entrada: hasta 1920x1200 @60Hz |
|
Formato de señal de audio: El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD |
|

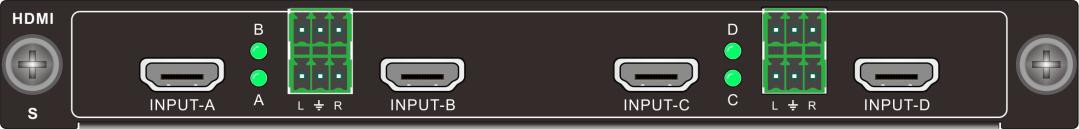

Tarjeta de entrada de audio HDMI de cuatro canales-VMH-4I-HDA |
|
|
|
4-canal de señal de entrada HDMI, 4-canal de señal de audio integrado analógico |
|
Conector: Tipo A 19-pin hembra, terminal Phoenix de audio |
|
Consumo de energía de trabajo normal: 9W |
|
Formato de señal de vídeo: compatible con HDMI, DVI-D |
|
Estándar: compatible con HDMI1.3, compatible con HDCP |
|
Resolución de entrada: hasta 1920x1200 @60Hz |
|
Formato de señal de audio: El audio integrado admite formatos PCM, Dobly Digital, DTS, DTS-HD; El audio externo admite formato PCM, PCM 48KHz |
|
Tarjeta decodificadora IP de cuatro canales-VMH-4I-IP |
|
|
|
1 interfaz de entrada RJ45, admite decodificación de protocolo estándar H.264/H.265/RTSP/RTP; 1 2K entrada HDMI |
|
RJ45 admite decodificación de resolución 3840*2160@30; HDMI admite entrada con resolución de hasta 1920*1200 |
|
Admite el acceso a cámaras de red de los principales fabricantes del mercado (Hikvision, Dahua, etc.); admite 1-canal 4K30HZ, o 2-canal 4K@24Hz, o 4-canal 1080P@60Hz, o 9-canal 1080P@25Hz, o 16-canal 720P @25Hz, o 32-canal D1 decodificación de señal de red y visualización en pared |
|
Admite múltiples visualizaciones de pantalla, incluidas 1 pantalla, 4 pantallas, 9 pantallas, 16 pantallas, 36 pantallas y divisiones personalizadas |
|
Admite ONVIF, RTSP y otros protocolos de transmisión de red |
|
Admite ampliar cualquier transmisión de video para llenar la ventana |
|
Admite señal de entrada única Admite ventanas arbitrarias |
|
Admite control PTZ de cámaras de red |
|

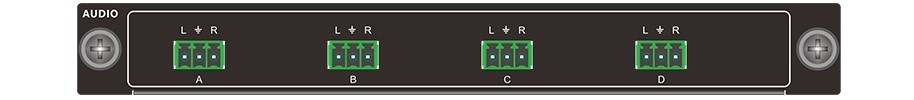

Tarjeta de salida de audio independiente de cuatro canales-VMH-4O-AD |
|
|
|
4-canal de salida de audio analógico del terminal Phoenix |
|
Conector: terminal enchufable de 3-pin |
|
Puerto de salida: 4-vía puerto de salida Auido |
|
Admite conmutación de audio independiente o conmutación síncrona de grupo de video wall vinculado |
|
Admite ajuste de volumen de salida |
|
Admite guardar y llamar a escenas |
|
Admite formato de audio PCM, la frecuencia de muestreo de audio es de 48 KHz |
|
El terminal de entrada admite audio integrado o externo. |
|
Con función de memoria de apagado |
|

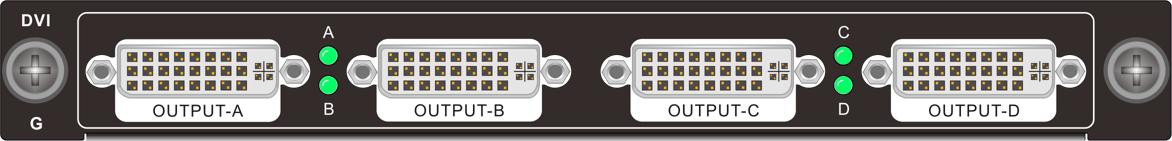

Tarjeta de salida Quad DVI (dos capas) - VMH-4O-DV |
|
|
|
Admite formatos de señal DVI, HDMI |
|
La resolución de salida máxima es 1920x1200 @60Hz y admite resolución de salida personalizada |
|
La pantalla de salida admite múltiples funciones como empalmar, dividir, superponer, hacer zoom, estirar, cortar, imagen en imagen, itinerancia, etc. |
|
La pantalla de visualización única externa de salida admite hasta 2 ventanas de visualización |
|
Con función de memoria de apagado |
|
Tarjeta de salida HDMI de cuatro canales (dos capas) -VMH-4O- HD |
|
|
|
Admite formatos de señal DVI, HDMI |
|
La resolución de salida máxima es 1920x1200 @60Hz y admite resolución de salida personalizada |
|
La pantalla de salida admite múltiples funciones como empalmar, dividir, superponer, hacer zoom, estirar, cortar, imagen en imagen, itinerancia, etc. |
|
La pantalla de visualización única externa de salida admite hasta 2 ventanas de visualización |
|
Con función de memoria de apagado |
|

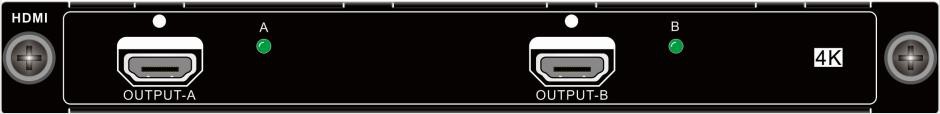

Tarjeta de salida HDMI 4K dual (dos capas) -VMH-2O-HD-4K |
|
|
|
Admite formatos de señal DVI, HDMI |
|
La resolución de salida máxima admite hasta 4096x2160@30Hz y admite resolución de salida personalizada |
|
La pantalla de salida admite múltiples funciones como empalmar, dividir, superponer, hacer zoom, estirar, cortar, imagen en imagen, itinerancia, etc. |
|
La pantalla de visualización única externa de salida admite hasta 2 ventanas de visualización |
|
Con función de memoria de apagado |
|

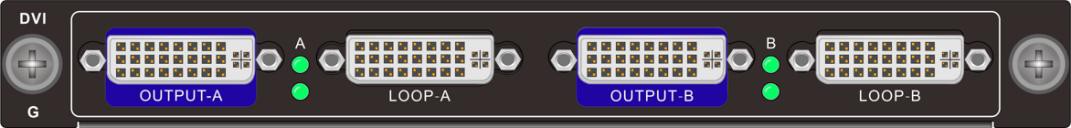

Tarjeta de salida DVI de dos canales (cuatro capas) - VMH-2O-DV |
|
|
|
2-vía señal de salida DVI |
|
Conector: puerto DVI-I hembra |
|
Consumo de energía de trabajo normal: 8,8 W |
|
Formato de señal de vídeo: DVI compatible con HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Selección de capas: admite 4 2K capas de señal o 2 4K@30 capas de señal o 1 4K@60 capa de señal |
|
Tarjeta de salida HDMI de dos canales (cuatro capas) -VMH-2O-HD |
|
|
|
2-vía señal de salida HDMI; |
|
Conector: Tipo A 19-pin hembra; |
|
Consumo de energía de funcionamiento normal: 8,8 W; |
|
Formato de señal de vídeo: compatible con HDMI, DVI-D; |
|
Estándar: compatible con HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Tarjeta de salida DVI de un canal (ocho capas) -VMH-1O-DV |
|
|
|
1-canal de señal de salida DVI; |
|
Conector: puerto DVI-I hembra; |
|
Consumo de energía de funcionamiento normal: 8,8 W; |
|
Formato de señal de vídeo: DVI compatible con HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Selección de capas: admite 8-capas de señal de canal 2K o 4-capas de señal de canal 4K@30 o 2-capas de señal de canal 4K@60; |
|
Tarjeta de salida HDMI de un canal (ocho capas) -VMH-1O-HD |
|
|
|
1 señal de salida HDMI; |
|
Conector: Tipo A 19-pin hembra; |
|
Consumo de energía de funcionamiento normal: 8,8 W; |
|
Formato de señal de vídeo: compatible con HDMI, DVI-D; |
|
Estándar: compatible con HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Tarjeta de control versión básica -VMH-CC-DE |
|
|
|
Admite control lógico local, como apertura de ventanas, itinerancia, etc. |
|
Admite control central rápido RS232 |
|
Admite control de bucle RS232 |
|
Tarjeta de control avanzado -VMH-CC-AE |
|
|
|
Admite control lógico local, como apertura de ventanas, itinerancia, etc. |
|
Admite control central rápido RS232 |
|
Admite control de bucle RS232 |
|
Admite mapa base de alta definición |
|
Admite subtítulos desplazables |
|
Eco de vista previa de soporte |
|
Control de interfaz de interacción WEB humano-computadora incorporado, diseño humanizado, admite computadoras, teléfonos móviles, tabletas y otros dispositivos de control del sistema, y es compatible con múltiples navegadores, lo que hace que la operación sea más conveniente |
|
A través de la interfaz de usuario WEB, se puede realizar la detección de conexión de la placa de señalización, conmutación de señal, vista previa de señal, llamada de escena, guardado de escena, sondeo de escena, gestión de actualización en línea, restablecimiento de fábrica, etc. |
|
Tarjeta de control ambiental multifuncional-VMH-IO-FDE |
|
|
|
Interfaz de señal: interfaz Phoenix RS485 de 1 3-pin, 1 conector macho RS232, 1 receptor IR IN, 1 interfaz IR OUT de 3,5 mm, 2 interfaces Phoenix IO 3-pin, 1 interfaz RJ45, 1 botón de reinicio |
|
Admite el reenvío de múltiples protocolos de puerto entre sí; admite red a puerto serie, puerto serie a red, red a red, IO a red serie, control por infrarrojos, aprendizaje por infrarrojos |
|
Soporta múltiples velocidades en baudios |
|
Cada puerto puede admitir hasta 30 reenvíos de paquetes |
|
Control de salida de reenvío, puede controlar una variedad de periféricos, puede desarrollar su propia interfaz |
|
Admite aprendizaje por infrarrojos |
|
Con función de ahorro de energía |
