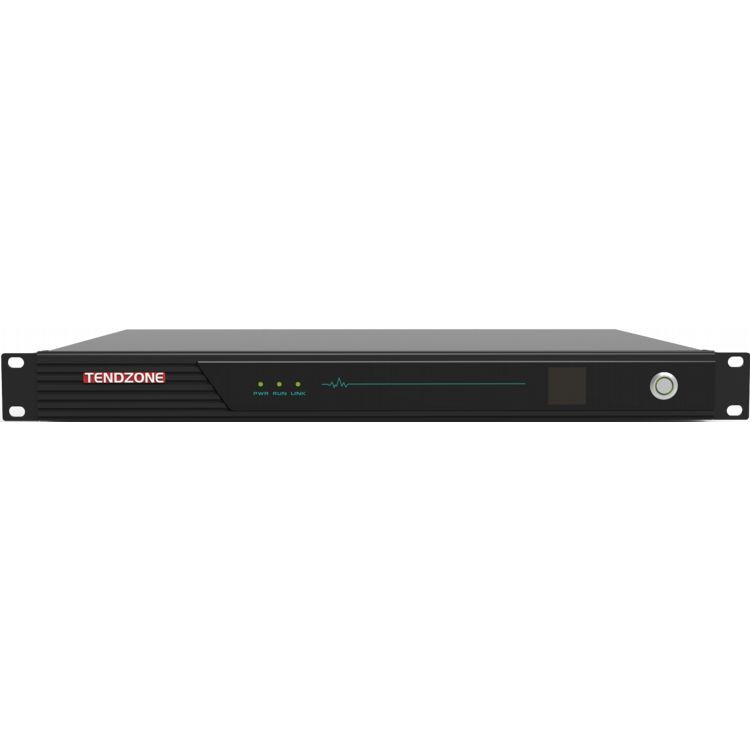

Procesador integrado nueve en uno

proyecto

ESCALADOR-1008

Seguro y estable

Adoptando una arquitectura de sistema de grado industrial, desarrollada en base al sistema LINUX, libre de virus

Interfaz de datos

2 USB tipo A, 1 USB tipo B

Cámara de red

12 cámaras de red local, 4 reenvío de red

Códec de vídeo

Admite codificación y decodificación de vídeo hasta 4K60; admite hasta 4 canales de codificación 1080P60 y hasta 4 canales de decodificación 1080P@60; u 8 canales de codificación 1080P@30 y 8 canales de decodificación 1080P@30;

Protocolo de audio y vídeo.

El audio admite G.711, G.722, G722.1, G722.1C, AAC y admite la decodificación de secuencias de códigos de audio

El vídeo admite H.264HP, MP, BP, H265MP

terminal de visualización

Función de división de video incorporada, que puede realizar síntesis de pantalla única/imagen dentro de imagen/imagen fuera de imagen, superposición de subtítulos, superposición de nombres de terminales y visualización del logotipo de la estación en formato simple, doble, tres, cuatro, cinco, seis. siete, ocho, nueve, diez, trece y dieciséis pantallas divididas

Panel de control

Admite una variedad de paneles de control, pantalla táctil Android con cable de 10,1-pulgadas opcional (estándar sin soporte de pared, sin soporte POE), pantalla táctil de escritorio PoE de red de 10,1-pulgadas, 10,{{5 Pantalla táctil de pared PoE de red de }} pulgadas (estándar con caja inferior montada en pared)

Tasa de códec

Máximo 16 canales de códec 1080P, 512 Kbps ~ 16 Mbps por canal

Entrada de audio

Entrada de terminal Phoenix de 8-vías (admite entrada de micrófono de alimentación fantasma de 48 V o entrada lineal de línea), entrada de audio integrada HDMI de 4-vías

Salida de audio

Salida de audio de línea de 4-vía (o 2 pares de salida estéreo del terminal Phoenix L/R), salida de amplificador digital de 2-vía 100 W a 8 ohmios (o salida de amplificador digital de 2-vía 150 W a 4 ohmios) salida del amplificador), 2-vía salida de audio integrada HDMI; admite ajuste de volumen, el audio admite sincronización y mezcla

Entrada de vídeo

4 interfaces de entrada HDMI, 16 entradas de cámara de red IP; HDMI IN1 y HDMI IN3 admiten entrada con una resolución máxima de 4K30, y HDMI IN2 y HDMI IN4 admiten entrada con una resolución máxima de 1920*1080@60;

Salida de vídeo

2 interfaces de salida HDMI, HDMI OUT1 y HDMI OUT2 admiten salida de resolución máxima 4K30;

Procesamiento de audio

Admite cancelación automática de eco (AEC), control automático de ganancia (AGC), cancelación/supresión automática de ruido (ANC/ANS), cancelación automática de retroalimentación (AFC), matriz de mezcla (AM), compensación de pérdida de paquetes (PLC)

Procesamiento de vídeo

Admite adaptación de resolución de video, conmutación, asignación, división de pantalla, visualización de superposición de subtítulos con desplazamiento, superposición de nombre de terminal, visualización del logotipo de la estación y ajuste de parámetros de imagen; la superposición de subtítulos y nombres de terminales admite ajustes de posición arbitrarios; el logotipo de la estación admite el ajuste de posición superior izquierda, superior derecha, inferior izquierda e inferior derecha, y admite ajuste de visualización de transparencia;

Protocolo de comunicación

SIP, BFCP de doble flujo, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

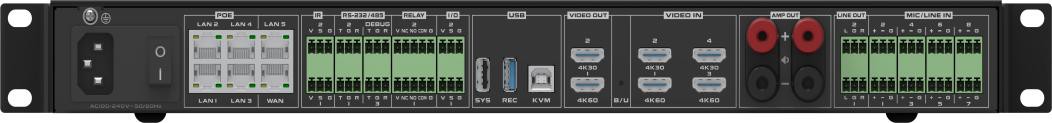

Interfaz de red

1 puerto WAN, 5 puertos LAN; o configure 6 puertos de red para que estén completamente conectados; 4 de los puertos de red admiten fuente de alimentación PoE;

Nota: Si necesita conectarse a un conmutador PoE de terceros, le recomendamos que utilice un puerto de red que no admita PoE para conectarse al conmutador PoE de otra parte para garantizar que uno de los puertos de red no proporcione alimentación PoE externa. . Intente no conectarse directamente entre sí mediante interfaces PoE.

Función de mezcla

Admite transmisiones de acceso a red RTSP de audio local, audio integrado HDMI y audio remoto que ingresan al mezclador y puede seleccionar dinámicamente la mezcla

Control Central

Control central de un toque: sistema de conmutación, ajuste del volumen de salida, fuente de señal de conmutación, control de cámara, control de grabación y transmisión, llamada remota, control ambiental, etc.

Interfaz de control ambiental

3-vía RS-232/485 interfaz, 1*RS232/RS485 DEPURACIÓN, 2-vía RELÉ, 2-vía E/S, 2-vía infrarrojo IR

Videoconferencia

Admite llamadas de videoconferencia punto a punto H.323 y envío de flujo auxiliar;

Admite llamadas de videoconferencia SIP punto a punto y envío de flujo auxiliar;

Una sola máquina admite un máximo de 6-conferencias de partes (a través del protocolo SIP/H.323), admite la creación de múltiples plantillas de conferencia, admite conferencias programadas y convoca conferencias automáticamente según el horario programado; puede invitar a nuevos terminales a unirse a la conferencia durante la conferencia o expulsar a un terminal de la conferencia; puedes silenciar/activar el silencio de cualquier lugar, o silenciar/activar el silencio de todos los lugares con un solo clic;

Cuando se utiliza el protocolo H.323, se admite el registro GK y se pueden realizar llamadas a través de números cortos;

Cuando se utiliza el protocolo SIP, se admite el registro SIP y se pueden realizar llamadas a través de números cortos;

Durante la videoconferencia, admite la transmisión cifrada de audio y video, el cifrado de llamadas punto a punto y el cifrado de llamadas de videoconferencia entre múltiples participantes para evitar que el audio y el video sean escuchados durante toda la conferencia;

Empujar flujo

Admite transmisión a no menos de 8 plataformas de transmisión en vivo diferentes al mismo tiempo

Transmisión en vivo

Admite hasta 10-multidifusión de canales, transmisión en vivo y bajo demanda

Función de grabación

Admite el uso como cliente y terminal de distribución de grabación y transmisión, con un máximo de 4 transmisiones de grabación locales (o grabación de 1 4K imágenes), el formato del archivo de grabación y transmisión es MP4, admite la copia automática de unidades flash USB, Actualización forzada del sistema de unidad flash USB y restauración de la configuración inicial, admite la gestión de contenido de archivos de grabación (descargar/exportar/editar/eliminar)

Sistemas distribuidos

Se puede utilizar como una máquina de interfaz de entrada y salida de un sistema distribuido y admite el acceso a un sistema distribuido para satisfacer las necesidades de varios clientes (como cliente Android, cliente IOS, cliente Hongmeng, cliente WINDOWS, cliente Kylin, etc. ) para control visual y visualización distribuida en pantalla; admite la combinación con sistemas de control distribuido multimedia, admite el control de dispositivos a través de una vista previa de imágenes visuales, admite el uso como terminal de nodo distribuido y realiza la interconexión entre dispositivos

Soporte de sistema distribuido

Cuando se utiliza con un sistema distribuido, el nodo de nube hiperconvergente admite la expansión de canales de entrada y salida de audio, video y control junto con la máquina de interfaz de entrada y la máquina de interfaz de salida. La imagen de entrada de la interfaz HDMI del nodo de nube hiperconvergente se puede enviar directamente a la máquina de la interfaz de salida a través de la red para una salida de empalme de pantalla grande. La imagen de la máquina de la interfaz de entrada también se puede enviar directamente a la interfaz HDMI del nodo de nube hiperconvergente a través de la transmisión de red. Cada interfaz de salida HDMI admite múltiples combinaciones de pantalla (es decir, función de división de pantalla).

disco duro interno

Disco duro estándar de 2 TB y 3,5-pulgadas para vigilancia, que se puede ampliar a un disco duro móvil de 12 TB mediante USB

Comunicación de red

Admite mezcla y reproducción de audio de 4 -canales, admite suspensión y activación de red, cambio de sistema con un solo toque

Función de mantenimiento

Admite la gestión de la interfaz web, proporciona una configuración rápida de los puertos del dispositivo, admite la modificación de la contraseña del puerto web, la modificación de la dirección IP, el restablecimiento de fábrica, la actualización del software, la luz indicadora, el aprendizaje por infrarrojos, la gestión de registros, la depuración del puerto serie, la depuración remota de Telnet, la operación remota y la gestión de mantenimiento.

Instalación

Instalación de gabinete estándar de telecomunicaciones de 1 U, se recomienda instalarlo cerca de equipos periféricos para reducir la carga de trabajo del cableado.

Tamaño del dispositivo

Tamaño del producto: ancho*alto*profundidad4 36.8 mm* 45 mm* 318 mm

Tamaño del embalaje: ancho*alto*profundidad 560 mm *135 mm *408 mm

Peso del equipo

Peso bruto 7,2 kg (incluidos los materiales de embalaje)

Tensión y corriente de entrada

CA 100~240V/50~60Hz

Consumo de energía del dispositivo

Sin salida de altavoz externo y dispositivo alimentado por POE: consumo de energía típico40W

Cuando se conectan dos altavoces externos y un dispositivo externo con alimentación POE: Consumo de energía a carga completa340 W

Temperatura de funcionamiento

0~45 grados en funcionamiento

Altitud de humedad

10% a 90%, altitud menor o igual a 5000 metros
