ESCALADOR-2009 Descripción general

La serie CLIMBER-2009 es un host de terminal multifuncional 13-in-1 de última generación desarrollado por Dongwei, que aprovecha años de experiencia en el desarrollo de productos integrados. Integra tecnologías avanzadas como algoritmos de audio, códecs de vídeo, control centralizado, procesamiento de medios y comunicación remota, impulsados por procesadores centrales nacionales. Este terminal adopta un diseño de tarjeta enchufable flexible (chasis + placa), que ofrece opciones personalizables para adaptarse a diversas escenarios. CLIMBER-2009 es ideal para salas de conferencias multimedia, aulas inteligentes, salas de conferencias, salas multifuncionales, centros de comando móviles y más. Admite una variedad de aplicaciones como reuniones locales y remotas, transmisiones en vivo, capacitación, supervisión y comando móvil. Con una nueva generación de chips de procesamiento de medios, el sistema admite el códec de video H.265 4K, lo que mejora la imagen y el sonido. Calidad para una experiencia superior. También cuenta con un rendimiento mejorado en compatibilidad, adaptabilidad de la red, retraso, pérdida de paquetes y procesamiento multipantalla, lo que la convierte en una solución versátil para industrias como gobierno, empresas, seguridad pública, educación, atención médica y más.

Características

Computadora de operaciones:

Computadora OPS integrada, cumple con los requisitos de oficina y puede instalar software de oficina, como Tencent Meeting, para videoconferencias basadas en software.
Placa OPS personalizable con opciones de computadora integradas (hasta Intel i5, 16 GB de RAM, 512 GB de SSD).

Control centralizado inteligente:

Control integrado de equipos multimedia a través de la tableta de conferencia, permitiendo la gestión unificada de audio y video, videoconferencia, grabación, transmisión y periféricos de terceros.
Admite interfaces de control central comunes como RS232/485/IR/IO/RELAY para una fácil integración con otros dispositivos.
Admite el protocolo Zigbee IoT para opciones de control adicionales.
Control bidireccional a través de un único enlace serie para una gestión simplificada del sistema.
Combina control por cable con control IoT inalámbrico para garantizar un funcionamiento estable y evitar interferencias.

Matriz de vídeo 4K de alta definición:

8-in-8-matriz de vídeo integrada 4K60 HD con total flexibilidad para múltiples configuraciones de pantalla.
Admite diversos escenarios, como salas de conferencias multimedia, aulas multimedia y centros de mando.
Facilita el control centralizado local, visualización, refuerzo de sonido y otros requisitos.
Admite la tecnología de códec del Sistema interactivo distribuido de información multimedia (MIDIS), que funciona como una interfaz de entrada/salida distribuida.

Procesador de audio digital:

8-in-4-una interfaz de audio con todas las funciones, incluido audio de red integrado y compatibilidad con audio HDMI.
Algoritmo de audio 5A integrado que reduce la reverberación y el ruido, ideal para entornos de aulas y salas de conferencias.
Amplificador digital incorporado con potencia nominal de 4 × 100 W para un rendimiento de audio claro y potente.

Videoconferencia:

Funcionalidad de grabación y reproducción local para videoconferencias.
Admite llamadas SIP interactivas remotas, lo que permite la comunicación bidireccional de audio y video para la colaboración remota.
Autorización interactiva multipartita opcional para una integración perfecta con plataformas de videoconferencia de terceros, compatibles con protocolos estándar.

Micrófono inalámbrico:

Host receptor UHF, admite acceso a micrófono de mano inalámbrico, para refuerzo de sonido local, grabación de conferencias, refuerzo de voz en videoconferencias;

Micrófono mano a mano:

Soporta la conexión de micrófonos digitales Hand-in-Hand, con un máximo de 20 micrófonos en una sola cadena. La conexión de bucle de doble cadena permite hasta 20 micrófonos.

Proyección de pantalla inalámbrica:

Admite mostrar de forma inalámbrica la imagen del escritorio de un dispositivo portátil, teléfono inteligente o tableta en una pantalla mediante un pequeño dongle o un cliente de proyección de pantalla.

Conmutador de red POE:

Admite suministro de energía, imagen y control de IPC a través de un solo cable, simplificando el cableado y la instalación.
Control de red TCP/UDP para dispositivos de terceros, mejorando la integración del sistema.
Proporciona documentación de la interfaz API para integraciones personalizadas.

Grabación y reproducción local:

Admite la grabación local de 4 a 6 secuencias de vídeo, lo que permite un fácil almacenamiento y acceso al vídeo.
Ideal para grabación de reuniones, transmisión de eventos en vivo y sesiones de capacitación.

Interfaz de entrada/salida:

Admite la integración con sistemas interactivos distribuidos multimedia para programación y comando distribuidos.
Proporciona múltiples opciones de E/S para una conectividad y gestión flexibles del sistema.

Acceso IPC:

Admite hasta 16 entradas de video IPC, con la capacidad de manejar salida y grabación local.
Ideal para entornos que requieren videovigilancia e integración de monitoreo.

Estable y confiable:

Construido sobre un sistema Linux integrado, garantiza inmunidad a los virus y proporciona un entorno operativo seguro.
Diseño de estructura de nivel de operador para operación continua las 24 horas del día, los 7 días de la semana, lo que hace que el sistema sea altamente confiable y adecuado para aplicaciones de misión crítica.
El dispositivo puede instalarse en un gabinete estándar o usarse de forma independiente, lo que ofrece opciones de instalación flexibles.

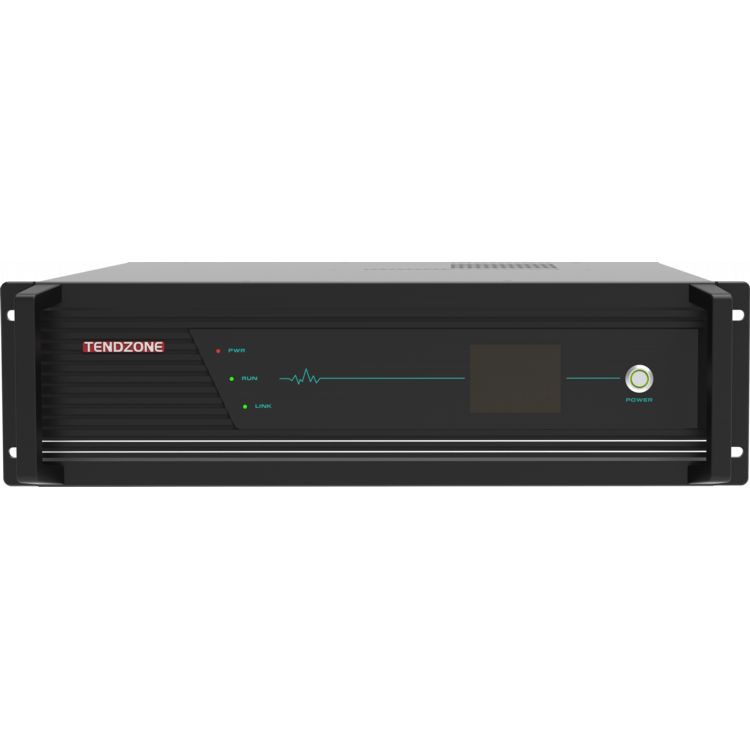

LCD en el panel frontal para fácil monitoreo y actualizaciones de estado.
Interruptores de alimentación duales (alimentación dura y alimentación suave) para un funcionamiento perfecto y funcionalidad de espera/activación del sistema.

Diseño de tarjeta enchufable:

Totalmente modular con tarjetas enchufables extraíbles para fácil mantenimiento y personalización. El sistema admite una amplia gama de opciones de entrada/salida e integración de periféricos.

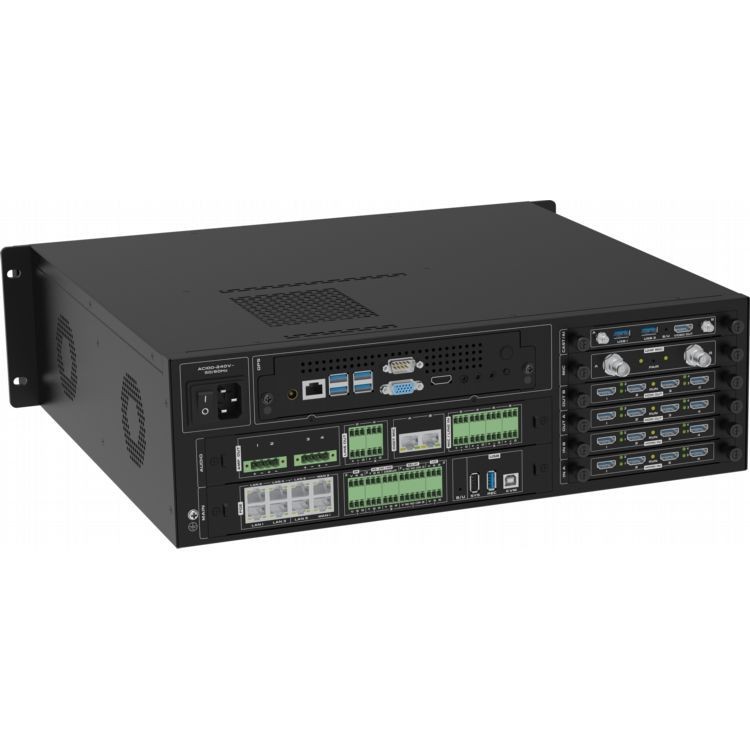

El panel trasero de la máquina totalmente equipada:

(1) Interruptor de alimentación del host ( 2 ) Fuente de alimentación del host (3) Computadora OPS ( 4 ) Tarjeta de audio (tarjeta de AUDIO, la configuración estándar incluye el módulo host para hablar mano a mano DIGIT MIC, micrófono parlante mano a mano opcional) ( 5) Tarjeta de control principal (tarjeta PRINCIPAL) (6) Tarjeta de proyección inalámbrica (tarjeta CAST) (7) Tarjeta de micrófono inalámbrico UHF (tarjeta MIC) (8) Tarjeta de salida HDMI de cuatro canales (dos ranuras, OUT B y OUT A) ( 9) Tarjeta de entrada HDMI de cuatro canales (dos ranuras, IN B y IN A)

Etiqueta: Procesador integrado trece en uno, fabricantes, proveedores, fábrica de procesador integrado trece en uno de China

PRESUPUESTO

proyecto	Presupuesto
Seguro y estable	Adoptar una arquitectura de sistema de nivel industrial, desarrollada en base a un sistema integrado, libre de intrusiones de virus.
Interfaz de datos	2 USB tipo A, 1 USB tipo B
Cámara de red	16 cámaras de red local, 8 reenvío de audio y vídeo en red
Códec de vídeo	Hasta 4 canales de codificación 1080P60, hasta 4 canales de decodificación 1080P@60 u 8 canales de codificación 1080P@30 y 8 canales de decodificación 1080P@30;
Protocolo de audio y vídeo.	El audio admite G.711, G.722, G722.1, G722.1C, AAC, admite decodificación de secuencias de códigos de audio; admite codificación de flujos de códigos de audio independientes de 8-canales, admite grabación y almacenamiento de audio independientes; El vídeo admite H.264HP, MP, BP, H265MP;
terminal de visualización	Función de división de video incorporada, que puede realizar síntesis de pantalla única/imagen en imagen/imagen fuera de imagen, como división de pantalla única, división de pantalla doble, división de tres pantallas, división de cuatro pantallas, división de cinco división de pantalla, división de seis pantallas, división de siete pantallas, división de ocho pantallas, división de nueve pantallas, división de diez pantallas, división de trece pantallas y división de dieciséis pantallas; hasta cuatro grupos de visualización de síntesis multipantalla independiente, que admiten salida de pantalla 2K/4K;
Panel de control	Admite una variedad de paneles de control, pantalla táctil Android con cable opcional de 10,1-pulgadas (estándar sin soporte de pared, sin soporte POE), pantalla táctil de escritorio PoE de red de 10,1-pulgadas, 10,{{5 }}pantalla táctil de pared integrada PoE de red en pulgadas (caja inferior de pared integrada estándar), pantalla táctil de caja de 4-versión PoE de red en pulgadas 86
Tasa de códec	Máximo 16 canales de códec 1080P, 512 Kbps ~ 16 Mbps por canal
Entrada de audio	Entrada de terminal Phoenix de 8-vía (admite entrada de micrófono de alimentación fantasma de 48 V o entrada lineal de línea), entrada de audio integrada HDMI de 8 -vía, audio RTSP de 16-vía, DSP de 2-vía Audio, entrada de audio OPS de 1-vías, entrada de audio de proyección de pantalla inalámbrica de 1-vías, entrada de audio del módulo de voz inalámbrico de 1-vías, sistema de voz de audio digital mano a mano, acceso al micrófono digital (DIGIT red de micrófono puerto, admite 2 accesos de enlace de micrófono digital mano a mano)
Salida de audio	4-salida de audio de línea de salida, 4-salida de amplificador digital de 200 W a 8 ohmios, 8 -salida de audio integrada HDMI, 10-vía DSP, 1-vía salida de OPS; admite ajuste de volumen, el audio admite sincronización y mezcla
Entrada de vídeo	8- interfaz de entrada HDMI 4K de canal, 16-canal de entrada de cámara de red IP, 1-canal de entrada OPS interna, 1-canal de entrada de proyección de pantalla inalámbrica interna
Salida de vídeo	Interfaz de salida HDMI 4K de 8- canal, transmisión RTMP de 8-canal, salida OPS interna de 1-canal, compatible con conmutación de seguimiento de audio de salida HDMI
Procesamiento de audio	Admite cancelación automática de eco (AEC), control automático de ganancia (AGC), cancelación/supresión automática de ruido (ANC/ANS), cancelación automática de retroalimentación (AFC), matriz de mezcla (AM), compensación de pérdida de paquetes (PLC)
Procesamiento de vídeo	Admite adaptación, conmutación, asignación, división de pantalla, superposición de subtítulos y ajuste de parámetros de imagen de la resolución de video
Protocolo de comunicación	SIP, BFCP de doble flujo, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;
Interfaz de red	2 puertos WAN, 6 puertos LAN; o configure 8 puertos de red para que estén completamente conectados; 4 de los puertos de red admiten fuente de alimentación PoE;
Función de mezcla	Admite transmisiones de acceso a red RTSP de audio local, audio integrado HDMI y audio remoto para ingresar al mezclador y puede seleccionar dinámicamente la mezcla; también admite entrada de audio OPS incorporada, entrada de audio de proyección de pantalla inalámbrica incorporada y entrada de audio del módulo de habla inalámbrica incorporada para ingresar al mezclador;
Control Central	Control central de un toque: sistema de conmutación, ajuste del volumen de salida, fuente de señal de conmutación, control de cámara, control de grabación y transmisión, llamada remota, control ambiental, etc.
Interfaz de control ambiental	Interfaz de 3-vías RS-232/485, 1* DEPURACIÓN RS232/RS485, RELÉ de 2-vías (con fuente de alimentación externa de 12 V), E/S de 2-vías, {{ 9}}vías infrarrojas IR
Videoconferencia	Admite llamadas de videoconferencia punto a punto H.323 y envío de flujo auxiliar; Admite llamadas de videoconferencia SIP punto a punto y envío de flujo auxiliar; Una sola máquina admite un máximo de 6-conferencias de partes (a través del protocolo SIP), admite la creación de múltiples plantillas de conferencias, admite conferencias programadas y convoca conferencias automáticamente según el horario programado; puede invitar a nuevos terminales a unirse a la conferencia durante la conferencia o expulsar a un terminal de la conferencia; puedes silenciar/activar el silencio de cualquier lugar, o silenciar/activar el silencio de todos los lugares con un solo clic; Cuando se utiliza el protocolo H.323, se admite el registro GK y se pueden realizar llamadas a través de números cortos; Cuando se utiliza el protocolo SIP, se admite el registro SIP y se pueden realizar llamadas a través de números cortos; Durante la videoconferencia, admite la transmisión cifrada de audio y video, el cifrado de llamadas punto a punto y el cifrado de llamadas de videoconferencia entre múltiples participantes para evitar que el audio y el video sean escuchados durante toda la conferencia;
Función de transmisión en vivo	Admite hasta 10-multidifusión de canales, transmisión en vivo y bajo demanda
Función de grabación	Admite el uso como cliente y terminal de distribución de grabación y transmisión, admite la grabación de 6 canales de audio y video al mismo tiempo; admite la síntesis de grabación multipantalla 1 4K (es decir, 1 canal de pantalla virtual sintetizada 4K, sintetizado por múltiples canales de pantallas 1920*1080; no admite grabación de fuente de entrada 4K HDMI o IPC); El formato del archivo de grabación y transmisión es MP4, admite la configuración de copia automática/manual del disco USB, actualización forzada del sistema de disco USB y restauración de la configuración de inicialización, admite la grabación de CD USB, admite la gestión del contenido del archivo de grabación (descargar/exportar/editar/eliminar)
disco duro interno	Disco duro estándar de 2 TB y 3,5-pulgadas para vigilancia, admite discos duros de hasta 16 TB (ranura para un solo disco); Admite dos ranuras para discos duros y admite la instalación interna de dos discos duros de calidad de vigilancia; Admite expansión de disco duro externo a través de USB;
Ahorro de energía y protección del medio ambiente.	Admite suspensión y activación de red, interruptor de sistema de un solo toque
Función de mantenimiento	Admite administración de interfaz web, proporciona configuración rápida de puertos de dispositivos, admite modificación de contraseña de puerto web, modificación de dirección IP, restablecimiento de fábrica, actualización de software, luz indicadora, aprendizaje por infrarrojos, administración de registros, depuración de puerto serie, depuración remota Telnet, operación remota y administración de mantenimiento
Computadora OPS incorporada	Computadora Fusion OPS, memoria de 16G, disco duro de 512G
Función de proyección de pantalla inalámbrica incorporada	Admite proyección de pantalla con un solo clic con transmisor de proyección de pantalla inalámbrico, admite proyección de pantalla con terminal portátil PC/teléfono móvil/cliente PAD, admite antena externa para extender la señal de recepción
Módulo de habla inalámbrico incorporado	Admite hablar con dos micrófonos al mismo tiempo, admite micrófono de mano inalámbrico/clip de cuello/transmisor de auriculares; Admite antena externa para extender la señal de recepción.
Instalación	Instalación de gabinete estándar de telecomunicaciones 3 U
Tamaño del dispositivo	Tamaño del producto: ancho* profundidad * alto 437 mm* 442 mm* 132,5 mm (incluido el mango) Tamaño del producto: ancho* profundidad * alto 437 mm* 410 mm* 132,5 mm (sin incluir el mango)
Tensión y corriente de entrada	CA 100~240V/50~60Hz
Consumo de energía del dispositivo	Consumo de energía típico50W; consumo de energía a plena carga750W
Peso del equipo	El peso neto de toda la máquina es de 14,6 KG, el peso bruto es de 16 KG
Temperatura de funcionamiento	0~45 grados en funcionamiento
Altitud de humedad	10% a 90%, altitud menor o igual a 5000 metros
Chasis anfitrión (la placa de control principal y la placa de audio son estándar, otras placas son opcionales)

Chasis anfitrión	Tarjeta de control principal integrada estándar (tarjeta PRINCIPAL) y tarjeta de audio (tarjeta AUDIO)
Tablero de control principal (tarjeta PRINCIPAL)	Incluye 8 puertos Gigabit Ethernet (incluidos 4 POE), 3 puertos RS-232/485, 1*RS232/RS485 DEBUG, 2 puertos RELAY, 2 puertos E/S, 2 puertos infrarrojos IR, 2 puertos USB tipo A , 1 puerto USB tipo B
Tarjeta de audio (tarjeta de AUDIO)	Sistema de altavoz de audio digital Hand-in-Hand, admite acceso de enlace de micrófono digital Hand-in-Hand de 2 (puerto de red DIGIT MIC), 8-entrada MIC/LINE del terminal Phoenix de 8-vías (admite entrada de micrófono o línea de alimentación fantasma de 48 V) entrada lineal), salida de línea de audio de terminal Phoenix de 4-vías, salida de SALIDA DE LÍNEA, salida de amplificador de potencia digital de 4-vías (4x200W@8Ω)

El chasis anfitrión puede equiparse con placas opcionales de la siguiente manera:
Tarjeta de entrada HDMI de cuatro canales CR-4I-HDMI

Tipo de tablero	Una tarjeta de entrada HDMI de cuatro canales, instalada en el host para la entrega
Adaptación del anfitrión	Un único host admite hasta 2 tarjetas de entrada HDMI
Señal de entrada	4-canal de señal HDMI, admite entrada de señal de audio integrada
Conectores de entrada	Conector hembra tipo A 19-pin
Tipo de señal	HDMI, DVI-D, identificación automática de señales de entrada
Resolución	Resolución máxima de entrada 4K30
Formato de audio	Soporta formato PCM
estándar	Compatible con HDMI 2.0
Gestión EDID	Admite importación EDID
Otras características	Función de superposición de caracteres de soporte
Tarjeta de salida HDMI de cuatro vías CR-4O-HDMI

Tipo de tablero	Una tarjeta de salida HDMI de cuatro canales, instalada en el host para la entrega
Adaptación del anfitrión	Un único host admite hasta 2 tarjetas de salida HDMI
Señal de salida	4-canal de señal HDMI, compatible con salida de señal de audio integrada
Conectores de entrada	Conector hembra tipo A 19-pin
Tipo de señal	HDMI, DVI-D
Resolución	Resolución máxima de salida 4K30
estándar	Compatible con HDMI 2.0
Otras características	Admite formato de salida configurable
Tablero OPS CR-OPS-WIN

Tipo de tablero	Placa OPS, cargada en el host para la entrega, configuración estándar, computadora OPS integrada de 11.ª generación OPS-I5A11-16-512 (16G+512G), sistema operativo Windows 11 Professional preinstalado; (la configuración específica está sujeta a entrega)
Adaptación del anfitrión	Un solo host admite hasta 1 tarjeta OPS
Rendimiento de operaciones operacionales (La configuración específica está sujeta a entrega)	1. Seis núcleos y doce hilos; 2. Frecuencia principal 2,7 GHz-4.6GHz; 3. Nivel de caché 3 12MB; 4. Configuración de la placa base: I5 11500; 5. Tarjeta gráfica: Intel HD Graphics 750; 6. Resolución 5K60HZ; 7. Frecuencia básica: 350MHz; 8. Frecuencia dinámica: 1,3 GHz; 9. Consumo de energía de la CPU: 65W; 10. Consumo de energía de funcionamiento normal: 85W; 11. Consumo máximo de energía: 120W;
Tarjeta de proyección de pantalla inalámbrica y dispositivo de proyección de pantalla CR-VIA-CAST

Tipo de tablero	La tarjeta del módulo receptor de proyección de pantalla inalámbrica se instala en el host para su entrega; la tarjeta del módulo receptor de proyección de pantalla inalámbrica viene de serie con un transmisor de pantalla WIFI de una tecla flexible VIA-T8; viene de serie con 2 antenas de varilla corta, 2 cables de extensión de antena y 2 ventosas para evitar que el gabinete proteja la señal de proyección de la pantalla inalámbrica;
Adaptación del anfitrión	Un solo host admite hasta 1 tarjeta de módulo receptor de proyección de pantalla inalámbrica
Rendimiento de proyección inalámbrica	1. Módulo Wi-Fi: 5GHz/2,4GHz 2. Ancho de banda de Wi-Fi: 867MHz 3. Hora de inicio:<15s 4. Tiempo de respuesta de proyección de pantalla: menor o igual a 3 s 5. Tiempo de respuesta preferente: menor o igual a 2 segundos 6. Sistema de soporte: Windows/Mac OS/IOS/Android 7. Modo de funcionamiento: plug and play, proyección de pantalla con un clic 8. Método de emparejamiento: inserte el puerto USB del receptor para emparejar automáticamente 9. Resolución de transmisión: 1920 x 1080 10. Velocidad de fotogramas: 30 fps y menos 11. Interfaz de fuente de alimentación: USB2.0, USB3.0 12. Interfaz de transmisión de vídeo: USB2.0, USB3.0 13. Comentarios táctiles: 10 puntos @Windows/Mac OS
Tarjeta de micrófono inalámbrico y micrófono de mano CR-MD-MIC

Tipo de tablero	Placa del módulo de recepción de voz inalámbrica UHF, instalada en el host para la entrega; La placa del módulo de recepción de voz inalámbrica UHF viene con 2 micrófonos de mano inalámbricos MD-13; viene con 2 antenas de varilla corta, 2 cables de extensión de antena y 2 ventosas para evitar que el gabinete proteja la señal de proyección inalámbrica;
Adaptación del anfitrión	Un solo host admite hasta 1 placa del módulo de recepción de voz inalámbrica UHF
Rendimiento del tablero de habla inalámbrico UHF	Parámetros de la tarjeta receptora de micrófono inalámbrico: 1. Rango de banda visible: 470-960MHz (dependiendo de la región); 2. Respuesta de audio: 20 Hz-18 kHz; 3. Distorsión armónica total:<1% (@AF1 KHz, RF46 dBu); 4. Dynamic range: >100dB; 5. Signal-to-noise ratio: >92dB; Parámetros del micrófono de mano inalámbrico: 1. Núcleo del micrófono transmisor de mano: tipo dinámico; 2. Rango de ganancia de entrada: 30 dB; 3. Potencia de salida de RF: 10 mw; 4. Requisitos de energía: 2 pilas alcalinas AA (LR6); 5. Duración de la batería: hasta 10 horas; 6. Tamaño: 36 x 245 (mm); 7. Peso: 0.28KG;
