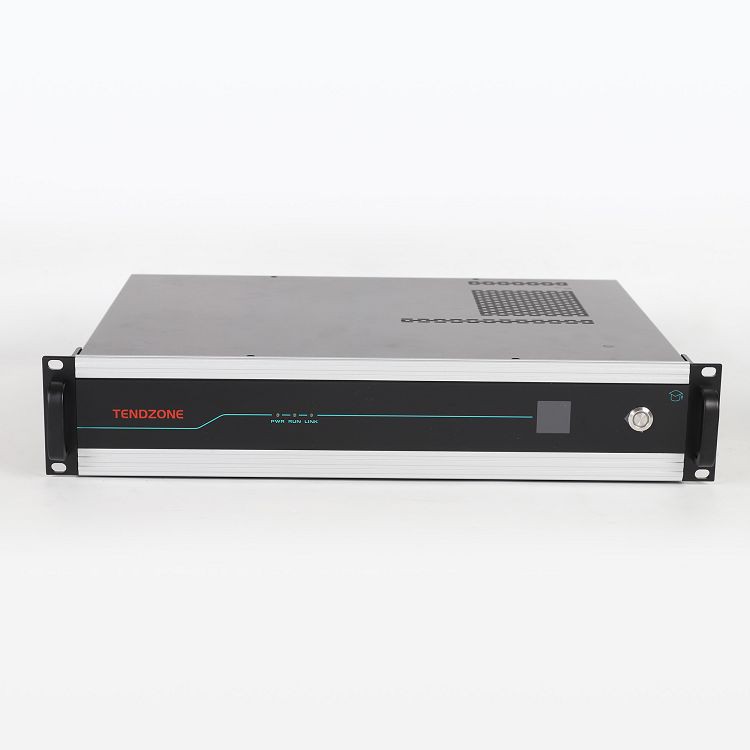

Terminal de Aula Multimedia

1. Entrada de vídeo: 4-vía interfaz de entrada HDMI

2. Salida de vídeo: 6-interfaz HDMI de canal, HDMI3-salida de expansión homóloga HDMI6

3. Entrada de audio: 8-entrada del terminal Phoenix, compatible con fuente de alimentación fantasma de 48 V, entrada de micrófono y entrada lineal de línea que se pueden conmutar

4. Salida de audio: 2 pares de salida estéreo del terminal Phoenix L/R (L/R puede emitir la fuente de audio de forma independiente), salida de amplificador digital 2-way 100W@8 ohm

5. Puerto de control: 3-vía RS-232/RS-485, 1-vía Depuración, 2-vía RELÉ, 2-vía E/S , 2-vía infrarrojo IR

6. Conmutador de red Gigabit: 1 puerto WAN, 5 puertos LAN, VLAN se puede dividir, LAN1-LAN4 admite fuente de alimentación POE

8. Interfaz USB: USB tipo A*2, USB tipo B*1, admite copia automática de contenido grabado y actualización del sistema

9. Disco duro integrado de 2 TB

10. Instalación en bastidor estándar de 19-pulgadas, altura 2U

11. Módulo de ranura OPS incorporado, conectado al módulo de computadora OPS estándar

12. Módulo de micrófono inalámbrico integrado, compatible con micrófono inalámbrico de banda U

13. Tarjeta de audio AI incorporada, que admite reducción de ruido y deofuscación de AI

14. Módulo de transmisión automática incorporado, admite acceso multicámara y realiza la función de grabación de video

(1) Computadora OPS ( 2 ) Interruptor de alimentación del host (3) Alimentación del host (4) Puertos Gigabit Ethernet * 6 (4 de los cuales son POE) (5) Interfaz de infrarrojos IR * 2 (6) RS-232/485 interfaz * 3 + Puerto de depuración RS-232/485 * 1 (7) Puerto de control de RELÉ * 2 (voltaje y corriente: 12 V/no más de 1 A) (8) E/S interfaz*2 (voltaje y corriente: 12 V/no más de 1 A) (9) USB tipo A *2, USB tipo B*1 (10) Puerto de salida HDMI* 6 ( 1 1) Puerto de entrada HDMI * 4 ( 1 2) Terminales de amplificador * 2 pares (13) Salida estéreo del terminal Phoenix L/R * 2 (14) Puerto de entrada MIC/LINE * 8 (15) Proyección inalámbrica CAST (16) Altavoz inalámbrico UHF módulo

1. Admite señal HDMI y acceso a señal de flujo RTSP de red, codificación y decodificación independientes de cada vídeo HDMI, codificación de 8-canal 1080P@30 y decodificación de 8-canal 1080P@30; admite H.265 y H.264

2. La interacción de video tiene una capacidad máxima contra la fluctuación de la red de hasta 600 ms, lo que garantiza que el progreso fluido de las llamadas interactivas básicamente no se vea afectado cuando hay fluctuación de la red. Las transmisiones principales y secundarias máximas se pueden ajustar a 8 Mbps, el control de flujo máximo es 20 veces, el intervalo de solicitud de cuadro I se puede ajustar y el umbral máximo de tolerancia a errores de decodificación es 100

3. El host tiene síntesis híbrida multipantalla incorporada, que admite varios cambios de video, asignación, superposición de subtítulos, ajuste de parámetros de imagen y configuración de mosaico.

4. Funciones integradas de grabación y almacenamiento local, que admiten hasta 6 canales de grabación de vídeo y audio (modo de película y modo de recursos); admite la función push de transmisión en vivo RTMP, y la transmisión en vivo puede seleccionar arbitrariamente la transmisión de audio y video conectada a la máquina local; los videos grabados se pueden reproducir a pedido en la WEB o enviarse a la pantalla a través de HDMI para decodificarlos y reproducirlos; admite la conexión con plataformas FTP de terceros, la carga de material didáctico grabado, el tiempo de carga se puede personalizar y el tiempo de grabación se puede configurar para cada día (máximo 24 horas)

5. Los archivos MP4 grabados se pueden descargar desde el terminal WEB. Puede optar por descargar los archivos del modo película o todos los archivos. Los archivos grabados se pueden ordenar por tiempo y duración de la grabación. También puedes descargar los archivos directamente a una unidad flash USB.

6. Función integrada de división y síntesis de vídeo, que puede realizar pantalla única, pantalla doble, tres pantallas, nueve pantallas, dieciséis pantallas y otras pantallas únicas/imagen en imagen/imagen fuera de imagen. síntesis y superposición de subtítulos

7. Admite acceso a sistemas de control distribuido, admite acceso de terminal a vista previa de imágenes, control de visualización distribuido y visualización en pantalla distribuida, y se utiliza como una máquina de interfaz de entrada y salida distribuida

8. Función de mezcla del módulo del procesador de audio: admite la mezcla de audio local, audio integrado HDMI, audio de computadora OPS, audio de micrófono inalámbrico incorporado y transmisión de audio de red remota a la interfaz de audio local; También admite la mezcla de audio local, audio integrado HDMI y transmisión de audio de red en el módulo de audio de red.

9. Módulo de procesamiento de audio, algoritmos de procesamiento de audio AFC, ANS, AEC, AGC integrados, equipado con módulos expansores, ecualizadores, compresores, retardos, limitadores y pre y posprocesamiento; configuraciones de mezcla, admite MIC/LINE, HDMI, audio de computadora OPS, audio AI, entrada de audio de red, enrutamiento de audio puede configurar de manera flexible LINE OUT, HDMI OUT, salida AMP OUT del amplificador de potencia

10. Admite llamadas de videoconferencia SIP de doble transmisión, admite interacción de video multipunto extendida y admite 1+3-interacción de video de enseñanza remota entre partes

11. Protocolos de comunicación: SIP, BFCP de doble flujo, RTSP, RTMP, TCP/IP, FTP, UDP, TLS

12. Admite la copia automática de archivos de grabación del host a una unidad flash USB, admite la copia de la última clase y del curso de una semana, actualización forzada del sistema de la unidad flash USB y restauración de la configuración inicial

13. La Web tiene una estación de transmisión automática incorporada que admite modos de transmisión automática, semiautomática y manual; admite operaciones de conmutación, grabación, pausa y parada de pantalla PVW y PGM; operación de cámara, operación de síntesis de pantalla e inicio de transmisión en vivo; admite configuraciones de enlace de horarios

14. La estación directora admite la vista previa de pantallas de computadoras portátiles, pantallas de computadoras de escritorio, panorama del maestro, primer plano del maestro, panorama del estudiante, primer plano del estudiante, pizarra izquierda, pizarra derecha y pantallas PVW y PGM; Y de acuerdo con la estrategia del director, puede realizar un control del director automático, semiautomático y manual.

15. La estación del director apoya el enlace con la plataforma para los horarios de clases y realiza grabación y dirección automáticas de acuerdo con la estrategia del horario de clases.

16. Control de cámara de la estación directora, admite el control de la cámara frontal, establece posiciones preestablecidas, llama a posiciones preestablecidas, admite 10 posiciones preestablecidas; admite el control de la distancia focal de la cámara y la rotación horizontal

17. La estación directora admite el control de grabación y transmisión, admite operaciones de inicio, pausa y parada de grabación y transmisión; admite operaciones de inicio y parada de transmisiones en vivo; admite configuraciones de director automáticas, semiautomáticas y manuales

18. La consola del director admite configuraciones de diseño, admite 12 llamadas de diseño de modo de síntesis de video fijo y puede personalizar 6 modos de diseño

19. La estación del director admite configuraciones de diseño del modo de video para HDMI1, HDMI2 y canales virtuales de pantalla múltiple.

20. WEB admite el cambio del método de inicio de sesión del panel de control, y el método de inicio de sesión admite el inicio de sesión con contraseña única y el inicio de sesión con nombre de usuario + contraseña.

21. Admite la adquisición automática o la configuración manual de la dirección IP del dispositivo, la puerta de enlace y la información de máscara, y admite la división VLAN y la configuración NAT de los puertos de red.

22. Admite configuraciones de codificación de video, puede configurar la calidad de codificación de video, velocidad de fotogramas, velocidad de bits (128K-8M), resolución, intervalo de fotograma I, fotograma I y coeficiente de cuantificación de fotograma P.

23. Admite la función de multidifusión, puede configurar la dirección de multidifusión y el puerto de multidifusión

24. Admite la configuración automática de grabación y transmisión, configura la información de flujo de acceso de la cámara de la pizarra, el maestro, el estudiante, configura manualmente el código de director, el código de cambio de director; canal de pantalla de grabación del director

25. Admite la configuración de transmisión automática de eventos que activa la prioridad del evento y el tiempo de retención del evento.

26. Gestión de control ambiental: puede configurar comandos de control central para cada interfaz de control RS232/485, E/S e infrarrojos, configurar scripts, protocolos, tareas programadas, puertas de enlace de IoT, enlaces de audio y vídeo, activación de dispositivos y control de red. , control de pantalla de Huawei (Hongmeng), análisis bidireccional y otras funciones de control

27, 1. Admite acceso a hasta 16 transmisiones de video en red, puede monitorear de manera flexible los protocolos de audio y video, datos de ancho de banda, datos de pérdida de paquetes de red de las transmisiones de video a las que se accede y configurar mosaicos para las transmisiones de video; 2. Servicio de reenvío de transmisión RTSP, admite la vista previa y visualización de cada transmisión de reenvío RTSP en la página WEB, la configuración del protocolo de audio de cada transmisión (AAC, G711, G722) y la selección de la fuente de acceso al video.

28. Admite la importación y exportación de archivos de configuración del sistema, la importación y descarga de archivos de configuración de la tableta de control de Android

29. El video grabado se puede reproducir a pedido en múltiples pantallas en la WEB, o enviarse a la pantalla a través de HDMI para decodificarlo y reproducirlo; También admite la obtención de archivos de vídeo de dispositivos similares en la misma red para verlos bajo demanda.
