Terminal de aula premium de grabación y transmisión

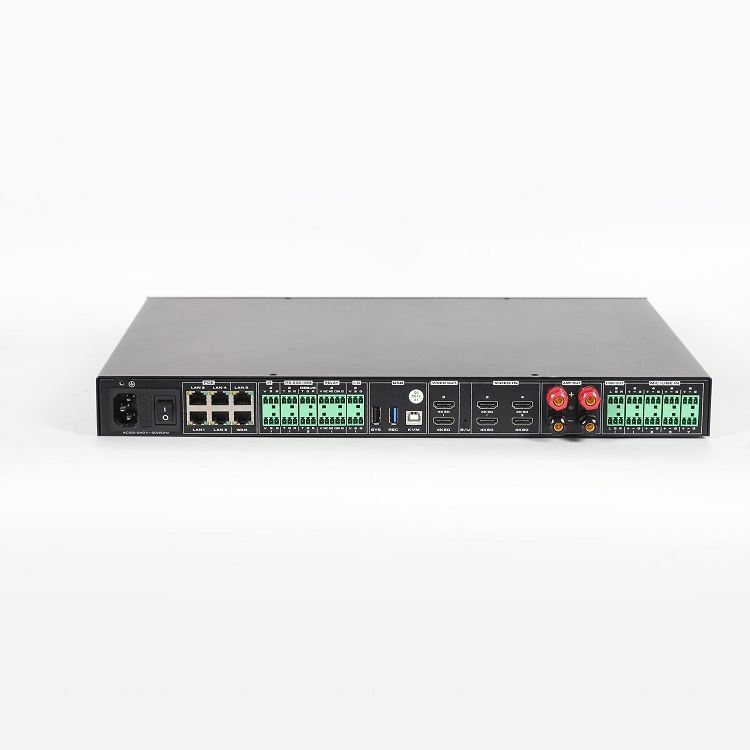

El terminal educativo inteligente TCN108P RO adopta un chip de procesamiento de alto rendimiento recientemente actualizado. Es un dispositivo terminal inteligente que integra procesamiento de audio digital, matriz de video, control central de enseñanza, procesamiento de medios, interacción de video, control de IoT, grabación y transmisión boutique, conmutador POE y otros módulos funcionales. El host tiene RS-232, RS-485, RELÉ, E/S, E/S infrarroja, USB, terminal de amplificador de potencia, entrada MIC/LINE IN (admite fuente de alimentación fantasma), línea estéreo con cabezal Phoenix OUT, HDMI, puerto LAN, puerto WAN y otros tipos ricos de interfaz física de entrada y salida, que combinan varios equipos de audio y video y equipos de control ambiental para satisfacer las necesidades de la informatización de la enseñanza en el escenario de aplicación de aulas boutique de grabación y transmisión.

Entrada de vídeo:4 interfaces HDMI (las entradas HDMI1 y HDMI3 admiten 4K30 cuando el modo director no está habilitado), el acceso a la cámara de red IP local admite no menos de 16 canales y el reenvío de red admite no menos de 4 canales;

Salida de vídeo:2 interfaces HDMI;

Entrada de audio:Entradas de terminal Phoenix de 8 canales, compatible con fuente de alimentación fantasma de 48 V, entrada de micrófono y entrada lineal adaptable;

Salida de audio:2 pares de terminales Line OUT Phoenix para salida estéreo (L/R puede emitir una fuente de audio de forma independiente), salidas de amplificador digital de 2 canales de 100 W a 8 ohmios;

Puerto de control:3 x RS-232/RS-485, 2 x RELÉ, 2 x E/S, 2 x IR infrarrojos, 1 x puerto de depuración;

Conmutador de red Gigabit:1 puerto WAN, 5 puertos LAN, VLAN se puede dividir, LAN1-LAN4 admite fuente de alimentación POE;

Interfaz USB:2 x USB tipo A, 1 x USB tipo B, admite copia automática de contenido grabado y actualización del sistema;

Disco duro:Disco duro estándar integrado de 2 TB;

Instalación:Instalación en rack estándar de 19-pulgadas, altura no superior a 1U;

Acceso a la puerta de enlace ZigBee:Admite la puerta de enlace para acceder al terminal a través de RJ45 y controla el módulo IoT a través del panel de control;

Conexión:La cámara de seguimiento de enseñanza está conectada al terminal educativo inteligente a través de un cable de red y la cámara recibe alimentación de POE;

Botón de cambio:Los interruptores de alimentación dobles garantizan la seguridad del sistema, el interruptor suave de alta potencia del panel frontal y el interruptor duro de alta potencia del panel posterior.

• Admite señal HDMI y acceso a señal de flujo RTSP de red, codificación y decodificación independientes de cada vídeo HDMI, codificación de 8-canal 1080P@30 y decodificación de 8-canal 1080P@30; admite H.265 y H.264;
• La interacción de video tiene una capacidad máxima contra la fluctuación de la red de hasta 600 ms, lo que garantiza que el progreso fluido de las llamadas interactivas básicamente no se vea afectado cuando hay fluctuación de la red. Los flujos principal y secundario máximos se pueden ajustar a 8 Mbps, el control de flujo máximo es 20 veces, el intervalo de solicitud de cuadro I se puede ajustar y el umbral máximo de tolerancia a errores de decodificación es 100;
• El host tiene síntesis híbrida multipantalla incorporada, que admite diversas conmutación de video, asignación, superposición de subtítulos, ajuste de parámetros de imagen y configuración de mosaico;
• Funciones integradas de grabación y almacenamiento local, que admiten hasta 6 canales de grabación de vídeo y audio (modo de película y modo de recursos); admite la función push de transmisión en vivo RTMP, y la transmisión en vivo puede seleccionar arbitrariamente la transmisión de audio y video conectada a la máquina local; los videos grabados se pueden reproducir a pedido en la WEB o enviarse a la pantalla a través de HDMI para decodificarlos y reproducirlos; admite la conexión con plataformas FTP de terceros, la carga de material didáctico grabado, el tiempo de carga se puede personalizar y el tiempo de grabación se puede configurar para cada día (máximo 24 horas);
• Los archivos MP4 grabados se pueden descargar desde el terminal WEB. Puede optar por descargar los archivos del modo película o todos los archivos. Los archivos grabados se pueden ordenar por tiempo y duración de la grabación. También puede descargar los archivos directamente a una unidad flash USB.
• Función integrada de división y síntesis de vídeo, que puede realizar síntesis de pantalla única, pantalla doble, tres pantallas, nueve pantallas, dieciséis pantallas y otras de pantalla única/imagen en imagen/imagen fuera de imagen. superposición de subtítulos;
• Admite acceso a sistemas de control distribuido, admite acceso de terminal a vista previa de imágenes, control de visualización distribuido y visualización en pantalla distribuida, y se utiliza como una máquina de interfaz de entrada y salida distribuida;
• Función de mezcla del módulo del procesador de audio: admite la mezcla de audio local, audio integrado HDMI y transmisiones de audio de red remota en la interfaz de audio local; también admite la mezcla de audio local, audio integrado HDMI y transmisiones de audio de red en el módulo de audio de red;
• Módulo de procesamiento de audio, algoritmos de procesamiento de audio AFC, ANS, AEC, AGC integrados, equipado con módulos expansores, ecualizadores, compresores, retardos, limitadores y pre y posprocesamiento; configuraciones de mezcla, soporte MIC/LINE, HDMI, entrada de audio de red, enrutamiento de audio puede configurar de manera flexible LINE OUT, HDMI OUT, salida AMP OUT del amplificador de potencia;
• Admite llamadas de videoconferencia SIP de doble transmisión, admite interacción de video multipunto extendida y admite 1+3-interacción de video de enseñanza remota entre partes;
• Protocolos de comunicación: SIP, BFCP dual stream, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Admite copia automática de archivos de grabación del host a una unidad flash USB, admite copia de la última clase y del curso de una semana, actualización forzada del sistema de unidad flash USB y restauración de la configuración inicial;
• La Web tiene una estación de transmisión automática incorporada, que admite modos de transmisión automática, semiautomática y manual; admite operaciones de conmutación, grabación, pausa y parada de pantalla PVW y PGM; operación de cámara, operación de síntesis de pantalla e inicio de transmisión en vivo; admite configuraciones de vinculación de horarios;
• La estación directora admite la vista previa de pantallas de computadoras portátiles, pantallas de computadoras de escritorio, panorama de docentes, primer plano de docentes, panorama de estudiantes, primer plano de estudiantes, pizarra izquierda, pizarra derecha y pantallas PVW y PGM; y según la estrategia del director, puede realizar control del director automático, semiautomático y manual.
• La estación del director apoya el enlace con la plataforma para los horarios de clases y realiza grabación automática y dirección automática de acuerdo con la estrategia de horarios de clases;
• Control de cámara de la estación directora, admite el control de la cámara frontal, establece posiciones preestablecidas, llama a posiciones preestablecidas, admite 10 posiciones preestablecidas; admite el control de la distancia focal de la cámara y la rotación horizontal;
• La estación directora admite el control de grabación y transmisión, admite operaciones de inicio, pausa y parada de grabación y transmisión; admite operaciones de inicio y parada de transmisiones en vivo; admite configuraciones de director automáticas, semiautomáticas y manuales;
• La consola del director admite configuraciones de diseño, admite 12 llamadas de diseño de modo de síntesis de video fijo y puede personalizar 6 modos de diseño;
• La estación del director admite configuraciones de diseño de modo de video para HDMI1, HDMI2 y canales virtuales de pantalla múltiple;
• WEB admite el cambio del método de inicio de sesión del panel de control, y el método de inicio de sesión admite el inicio de sesión con contraseña única y el inicio de sesión con nombre de usuario + contraseña;
• Admite la adquisición automática o la configuración manual de la dirección IP del dispositivo, la puerta de enlace y la información de máscara, y admite la división VLAN y la configuración NAT de los puertos de red;
• Admite configuraciones de codificación de video, puede configurar la calidad de codificación de video, la velocidad de fotogramas, la velocidad de bits (128K-8M), la resolución, el intervalo de fotograma I, el fotograma I y el coeficiente de cuantificación de fotogramas P;
• Admite la función de multidifusión, puede configurar la dirección de multidifusión y el puerto de multidifusión;
• Admite la configuración automática de grabación y transmisión, configura la información del flujo de acceso de la cámara de la pizarra, el maestro, el estudiante, configura manualmente el código de director, el código de cambio de director; canal de pantalla de grabación del director;
• Admite la configuración de eventos de transmisión automática que activan la prioridad del evento y activan el tiempo de retención del evento;
• Gestión de control ambiental: puede configurar comandos de control central para cada interfaz de control RS232/485, E/S e infrarrojos, configurar scripts, protocolos, tareas programadas, puertas de enlace de IoT, enlace de audio y video, activación de dispositivos, control de red, Huawei control de pantalla (Hongmeng), análisis bidireccional, Beidou AI y otras funciones de control;
• Admite acceso a hasta 16 transmisiones de video en red, puede monitorear de manera flexible los protocolos de audio y video, datos de ancho de banda, datos de pérdida de paquetes de red de las transmisiones de video a las que se accede y configurar mosaicos para las transmisiones de video; 2. Servicio de reenvío de transmisión RTSP, admite la vista previa y visualización de cada transmisión de reenvío RTSP en la página WEB, la configuración del protocolo de audio de cada transmisión (AAC, G711, G722) y la selección de la fuente de acceso al video;
• Admite importación y exportación de archivos de configuración del sistema, importación y descarga de archivos de configuración de tabletas de control de Android;
• El video grabado se puede reproducir a pedido en múltiples pantallas en la WEB o enviarse a la pantalla a través de HDMI para decodificarlo y reproducirlo; también admite la obtención de archivos de vídeo de dispositivos similares en la misma red para verlos bajo demanda.
